BBS-B47型 オス×メス 蝶ハンドル型 黄銅製ボールバルブ(15A)

コンパクトな蝶ハンドルを採用した、オス×メス接続タイプ

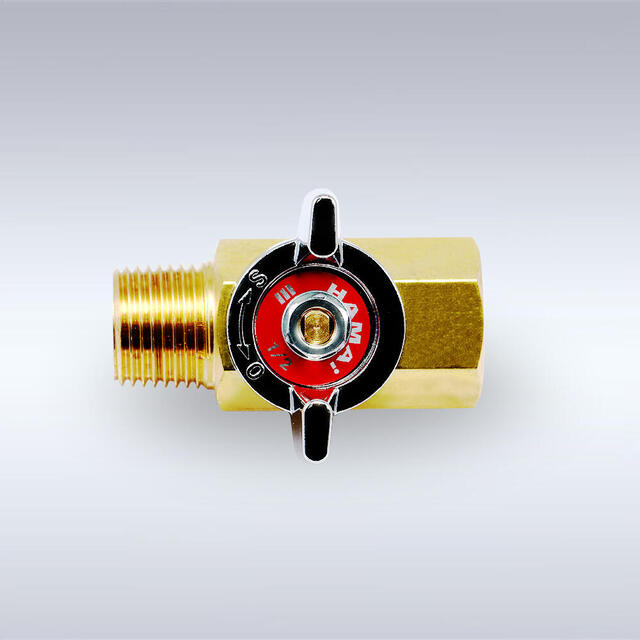

BBS-B47型 オス×メス 蝶ハンドル型 黄銅製ボールバルブ(15A)

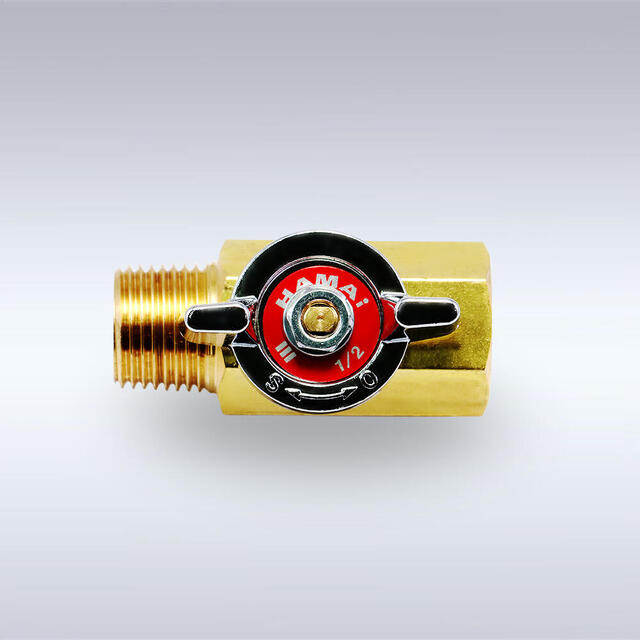

  • BBS-B47型 オス×メス 蝶ハンドル型 黄銅製ボールバルブ(15A)

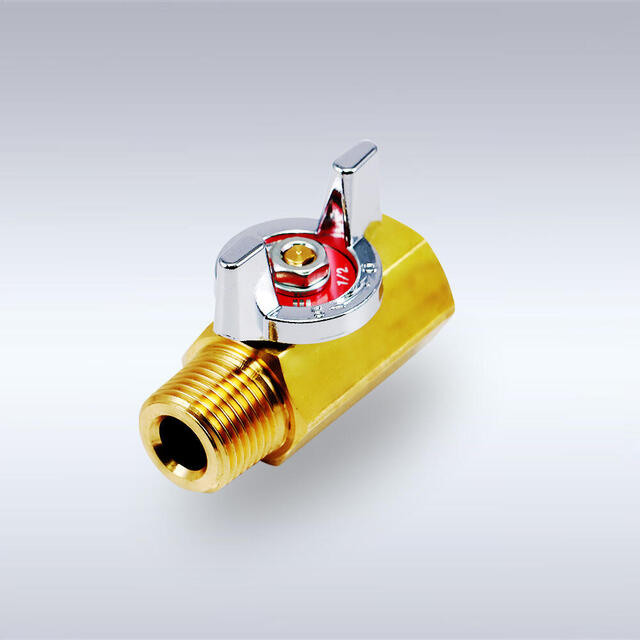

  • BBS-B47型 オス×メス 蝶ハンドル型 黄銅製ボールバルブ(15A)

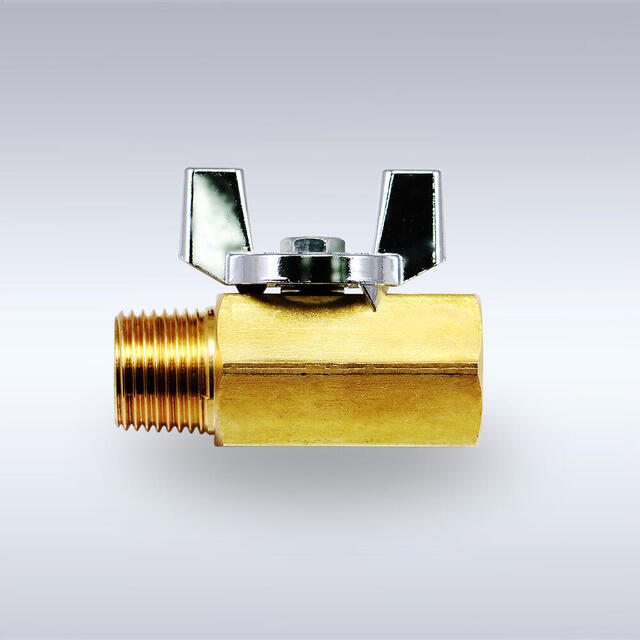

  • BBS-B47型 オス×メス 蝶ハンドル型 黄銅製ボールバルブ(15A)
  • BBS-B47型 オス×メス 蝶ハンドル型 黄銅製ボールバルブ(15A)

ねじ部とボディを一体化した、オス×メス接続の黄銅製ボールバルブ。コンパクトな蝶ハンドル仕様。堅牢な1ピース構造により、漏れの要因を低減、継手の取付作業時間を短縮し、配管作業の効率化を実現します。



また、黄銅鍛造材による高靱性ボディを採用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。



六角形のボディは作業性に優れ、コンパクト設計により、設置スペースが限られる狭所での配管にも対応可能です。



なお、本製品をベースとしたオーダーメイド(仕様変更)も可能です。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

BBS-B47型



【スペック】

呼び径:15A

最高使用圧力:1.96MPa

使用温度範囲:-10℃~+120℃(不凍)

流体:水、油、ガス他



特長

・オスねじ部とボディを一体化したオス×メス接続により、継手が不要となり、配管作業を効率化。

・狭所配管に適した、コンパクトな蝶ハンドルを採用。

・熱間鍛造による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・レバーを90度回転させるだけで簡単に流れ方向を変えられ、ハンドル位置でバルブの開閉状態を明快に判別可能。

使用条件

最高使用圧力

1.96MPa

使用温度範囲

-10℃~+120℃(不凍)

使用流体

水、油、ガス(※)他


※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください



部品名

材質

1

ボディ

C3771

2

エンドキャップ

C3604

3

ボール

C3604(クロムメッキ)

4

シート

PTFE

5

ステム

C3604(08AはC4641)

6

ハンドル

SUS430(ビニールコーティング)

7

グランドワッシャー

SPCC(クロメート処理)

8

パッキン

PTFE(グラスファイバー入り)

9

パッキン

PTFE(グラスファイバー入り)

10

コニカルスプリング

SUS304

11

スプリングワッシャー

SWRH(クロメート処理)

12

ナット

SWCH(クロメート処理)


※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください



製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
BBS-B47-15Rc Rc1/2 9 50.5
