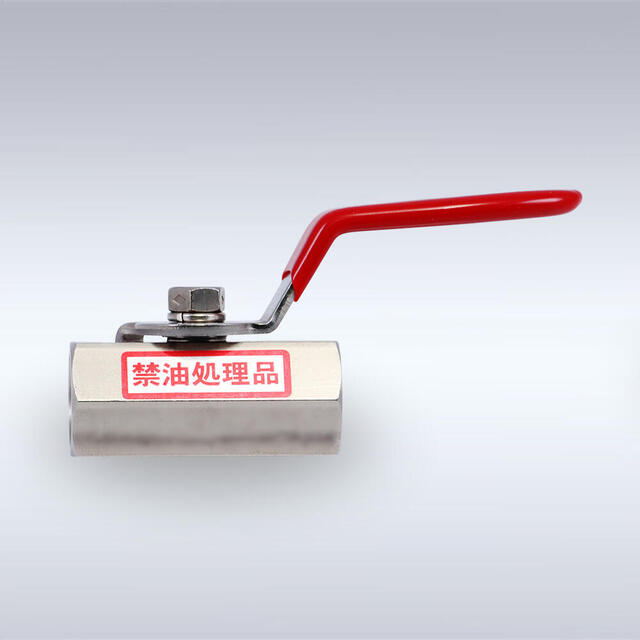

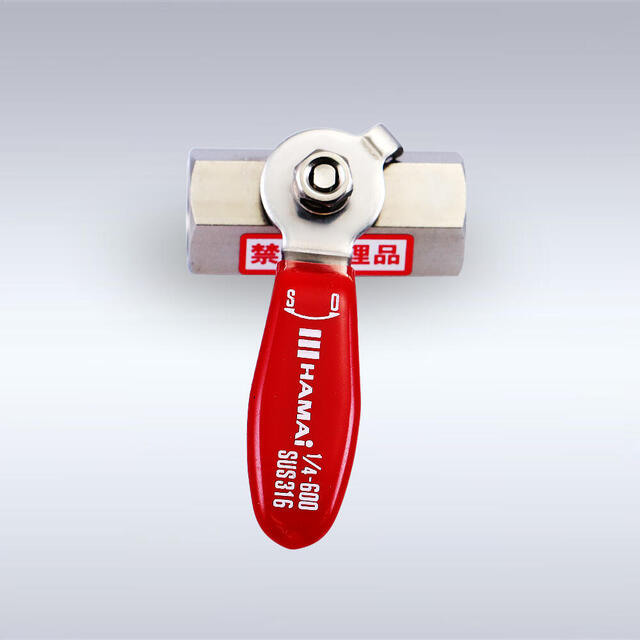

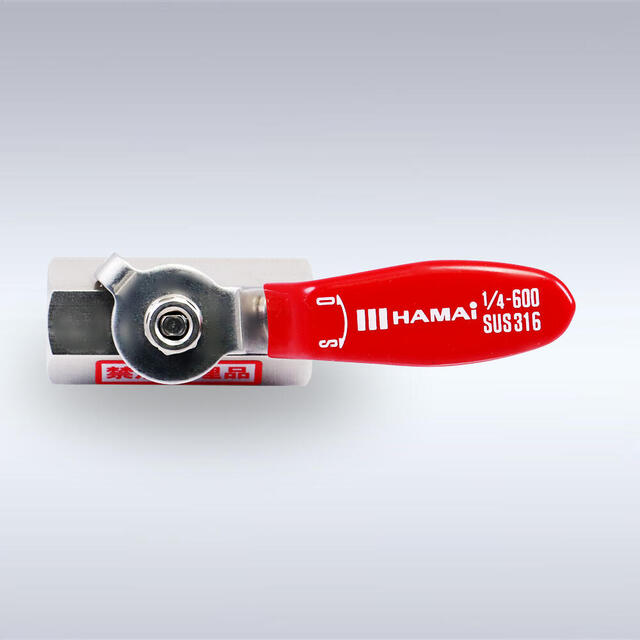

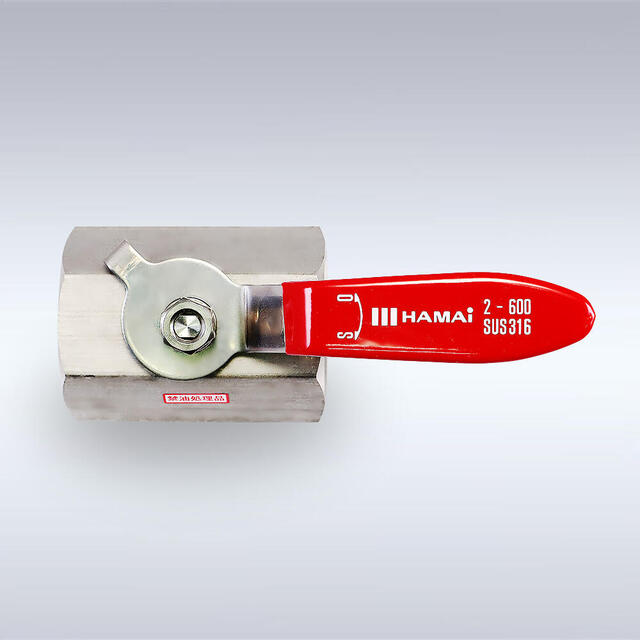

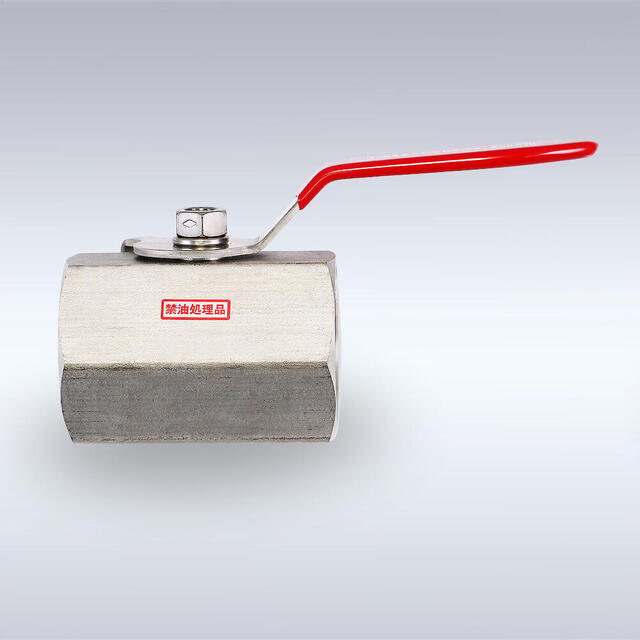

BSS-43/833型 PCW禁油仕様 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)

ステンレス製ボールバルブの代表的モデルをPCW禁油仕様化

BSS-43/833型 PCW禁油仕様 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BSS-43/833型 PCW禁油仕様 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BSS-43/833型 PCW禁油仕様 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BSS-43/833型 PCW禁油仕様 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BSS-43/833型 PCW禁油仕様 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BSS-43/833型 PCW禁油仕様 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BSS-43/833型 PCW禁油仕様 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BSS-43/833型 PCW禁油仕様 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)

ステンレス製ボールバルブのスタンダードBSS-01/820型をベースにした、PCW禁油仕様モデル。炭化水素系洗浄機で部品ごとに脱脂洗浄を行い、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。(禁油洗浄・組立仕様については、こちらをご参照ください



操作性に優れたレバーハンドルを採用。水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。



なお、本製品をベースとしたオーダーメイド(仕様変更)も可能です。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

BSS-43型・BSS-833型



【スペック】

呼び径:BSS-43型(08A~25A)、BSS-833型(32A~50A) ※サイズ32A以上は受注生産となります。

最高使用圧力:3.92MPa

使用温度範囲:-20℃~+120℃(不凍)

流体:水、油、ガス他



特長

・BSS-43/833型がベースのPCW禁油仕様モデル(洗浄・組立仕様については、「禁油ボールバルブの洗浄仕様について」をご確認ください)。

・操作性に優れたレバーハンドルを採用。

・耐食性・耐熱性に優れた、ステンレス鋼(SUS316)を使用。

・ステンレス引抜材(一部押し出し材)による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用。

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

使用条件

最高使用圧力 3.92MPa
使用温度範囲 -20℃~+120℃(不凍)
使用流体 水、油、ガス(※)他
Cv値(08A) 1.4
Cv値(10A) 3.5
Cv値(15A) 5.0
Cv値(20A) 10.1
Cv値(25A) 17.5
Cv値(32A) 26.5
Cv値(40A) 35.3
Cv値(50A) 64.7

※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。

※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。

※低温での使用時は、バルブの構造上エンドキャップ側を入り口としてください(サイズ08A・10A)。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ SUS316
2 エンドキャップ SUS316
3 ボール SUS316
4 シート PTFE
5 ステム SUS316
6 ハンドル SUS430(ビニールコーティング)
7 グランドワッシャー SUS304
8 パッキン PTFE(グラスファイバー入り)
9 パッキン PTFE(グラスファイバー入り)
10 ガスケット PTFE(08A~25Aは不用)
11 コニカルスプリング SUS304
12 スプリングワッシャー SUS304
13 ナット SUS304

※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

※アイコンの上で右クリックして「対象をファイルに保存」で保存できます

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
BSS-43-08Rc Rc1/4 5 40
BSS-43-10Rc Rc3/8 7.5 44.5
BSS-43-15Rc Rc1/2 9 54.5
BSS-43-20Rc Rc3/4 12.5 61
BSS-43-25Rc Rc1 16 75
BSS-833-32Rc Rc1・1/4 21 78
BSS-833-40Rc Rc1・1/2 24 82
BSS-833-50Rc Rc2 32 100
