BST-01型 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)

機能性と経済性を両立した、ステンレス製エコノミーモデル

BST-01型 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BST-01型 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BST-01型 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BST-01型 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BST-01型 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BST-01型 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BST-01型 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
  • BST-01型 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)

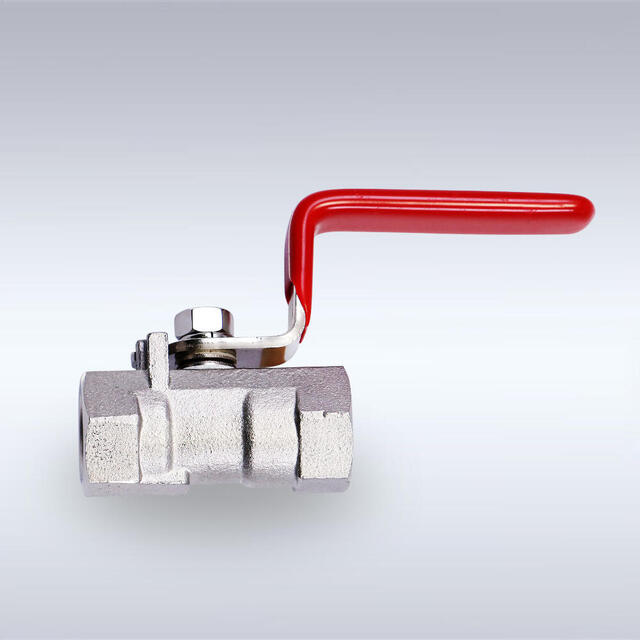

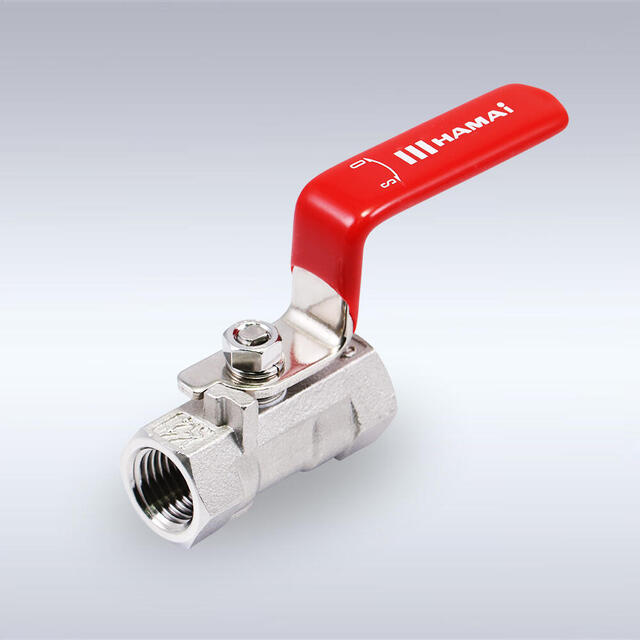

設計・製造の簡素化により、機能性と経済性を両立させたエコノミーモデル。SUS316と同等の性質を持つSCS14Aを採用し、さまざまな流体に対応可能。継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。操作性に優れたレバーハンドルを採用しています。



精度に優れたロストワックス成型のステンレス材を採用。同系統のSCS13に比べて耐食性にも優れ、各種装置・工場設備用配管など、幅広く使用可能。また、コンパクトさを活かし、小型化が求められる装置・配管等への設置にも最適です。



なお、本製品をベースとしたオーダーメイド(仕様変更)も、多数の実績があります。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

BST-01型



【スペック】

呼び径:08A~50A

最高使用圧力:3.92MPa

使用温度範囲:-20℃~+180℃(不凍)

流体:水、油、ガス他



特長

・設計・製造の簡素化により、機能と経済性のベストバランスを追求。

・操作性に優れたレバーハンドルを採用。

・ボディなど主要部品に耐食性・耐熱性に優れるステンレス材(SCS14A)を使用。

・継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

・環境に優しいRoHS指令に対応した仕様もラインナップ(BST-11型)。

使用条件

最高使用圧力 3.92MPa
使用温度範囲 -20℃~+180℃(不凍)
使用流体 水、油、ガス(※)他
Cv値(08A) 1.9
Cv値(10A) 2.5
Cv値(15A) 5.1
Cv値(20A) 8.4
Cv値(25A) 12.6
Cv値(32A) 28.5
Cv値(40A) 35.5
Cv値(50A) 55.4

※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。

※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ SCS14A
2 エンドキャップ SCS14A
3 ボール SCS14A
4 シート PTFE(グラスファイバー入り)
5 Bシート PTFE(グラスファイバー入り)
6 ステム SUS316
7 ハンドル SUS304(ビニールコーティング)
8 グランドワッシャー SUS304
9 パッキン PTFE(グラスファイバー入り)
10 パッキン PTFE(グラスファイバー入り)
11 ガスケット PTFE(08A~25Aは不用)
12 コニカルスプリング SUS301
13 スプリングワッシャー ステンレス
14 ナット ステンレス

※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

※アイコンの上で右クリックして「対象をファイルに保存」で保存できます

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
BST-01-08Rc Rc1/4 5 39
BST-01-10Rc Rc3/8 7 44
BST-01-15Rc Rc1/2 9.1 56.5
BST-01-20Rc Rc3/4 12.5 59
BST-01-25Rc Rc1 15 71
BST-01-32Rc Rc1・1/4 20 78
BST-01-40Rc Rc1・1/2 24.5 83
BST-01-50Rc Rc2 32 100
