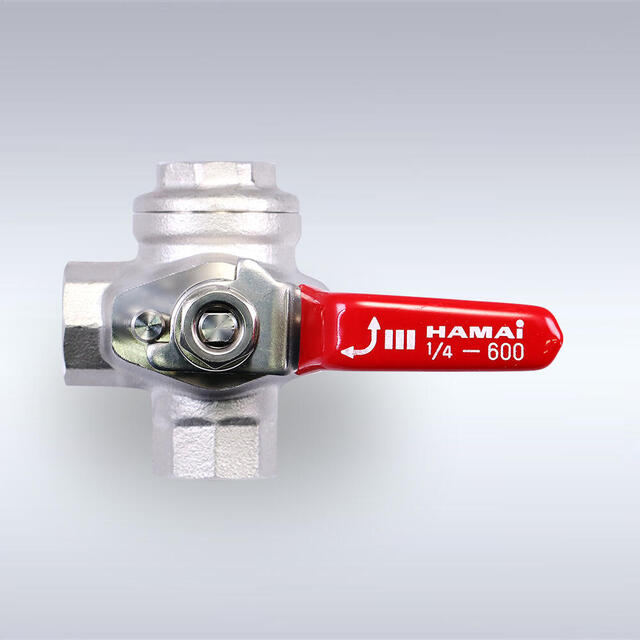

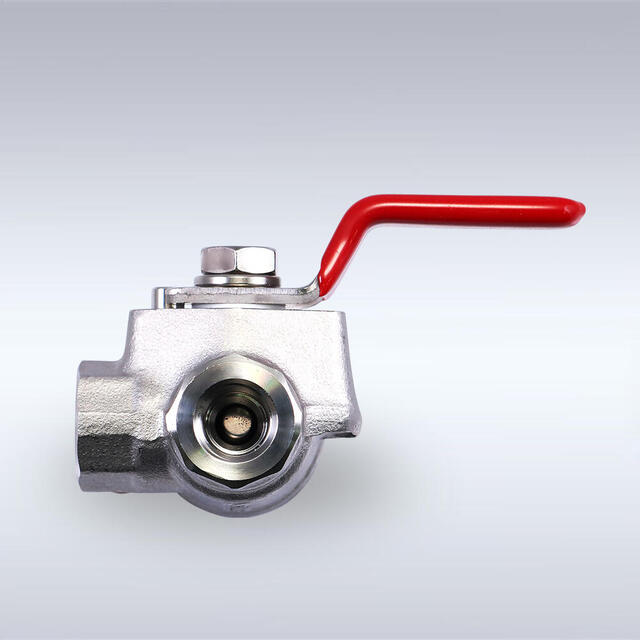

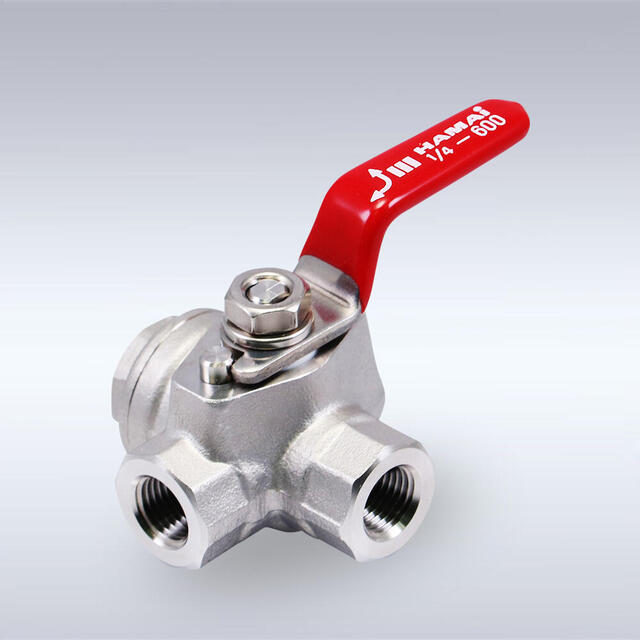

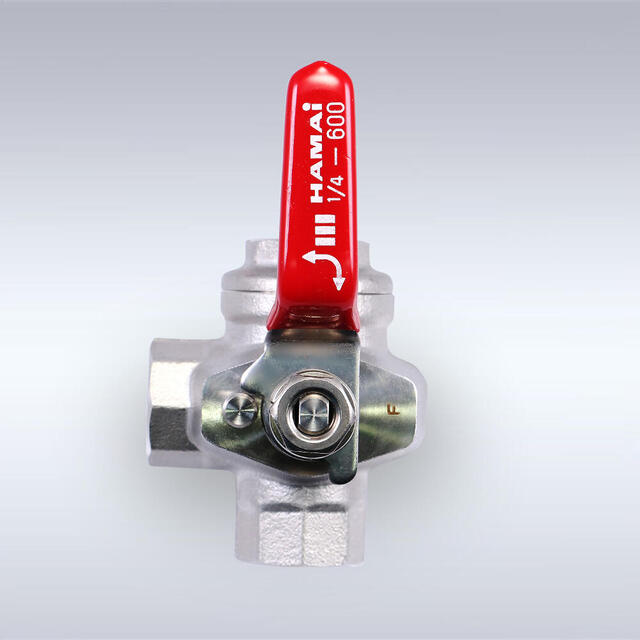

RSS-31型 PCW禁油仕様 ステンレス製 3方ボールバルブ(08A~25A)

優れたシール性能を発揮。多様な流体に対応可能な禁油仕様モデル

RSS-31型 PCW禁油仕様 ステンレス製 3方ボールバルブ(08A~25A)
  • RSS-31型 PCW禁油仕様 ステンレス製 3方ボールバルブ(08A~25A)
  • RSS-31型 PCW禁油仕様 ステンレス製 3方ボールバルブ(08A~25A)
  • RSS-31型 PCW禁油仕様 ステンレス製 3方ボールバルブ(08A~25A)
  • RSS-31型 PCW禁油仕様 ステンレス製 3方ボールバルブ(08A~25A)

ステンレス製3方ボールバルブのスタンダードRSS-14型を元に製造された、PCW禁油処理モデル。炭化水素系洗浄機で部品の一般洗浄を実施、乾燥後、素手にて禁油組み立てを行っています(禁油洗浄・組立仕様については、こちらをご参照ください)。幅広い分野で使用可能な3方弁です。



流路の方向にシール性能のムラが少なく、どのポートからでも使用可能です。



また、主要部品にステンレス引抜材(一部押し出し材)を使用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しています。



さらに、Oリングにはフッ素ゴムを採用。さまざまな流体を扱う各種設備・工場配管などに対応できます。



なお、本製品をベースとしたオーダーメイド(仕様変更)も可能です。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

RSS-31型



【スペック】

呼び径:08A~25A

最高使用圧力:4.12MPa

使用温度範囲:-10℃~+120℃(不凍)

流体:水、油、ガス他



特長

・TSS-01型がベースのPCW禁油仕様モデル(洗浄・組立仕様については、「禁油ボールバルブの洗浄仕様について」をご確認ください)。

・操作性に優れたレバーハンドルを採用。

・耐食性・耐熱性に優れた、ステンレス鋼(SUSF316)を使用。

・ステンレス引抜材(一部押し出し材)による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・シート背面にOリングを組み込んでいるため、流路の方向にシール性能のムラが少ない構造。

・Oリングの材質にフッ素ゴムを採用することで、幅広い条件下での使用を実現。

・レバーを90度回転させるだけで簡単に流れ方向を変えられ、ハンドル位置でバルブの開閉状態を明快に判別可能。

使用条件

最高使用圧力 4.12MPa
使用温度範囲 -10℃~+120℃(不凍)
使用流体 水、油、ガス(※)他
Cv値(08A) 1.66
Cv値(10A) 1.66
Cv値(15A) 3.32
Cv値(20A) 8.66
Cv値(25A) 15.12

※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。

※入口側を中央ポート以外として使用する場合の最高使用圧力は0.98MPa、温度は‐10℃~+80℃(不凍)の範囲で使用して下さい。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ SUS F 316
2 エンドキャップ SUS F 316
3 ボール SUS316
4 シート PTFE(カーボンセンイ入り)
5 ステム SUS316
6 ハンドル SUS430(ビニールコーティング)
7 パッキン PTFE(グラスファイバー入り)
8 パッキン PTFE(グラスファイバー入り)
9 ストッパピン SUS304
10 Oリング FPM
11 Oリング FPM
12 Oリング FPM
13 スプリングワッシャー SUS304
14 ナット SUS304

※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
RSS-31-08Rc Rc1/4 7 56
RSS-31-10Rc Rc3/8 7 56
RSS-31-15Rc Rc1/2 10 66
RSS-31-20Rc Rc3/4 16 79
RSS-31-25Rc Rc1 21 90
