TSS-110型 RoHS対応 NWフランジ接続 ステンレス製ボールバルブ(40NW)

40NWサイズ。分解洗浄が可能で、サニタリー配管及びRoHSに対応

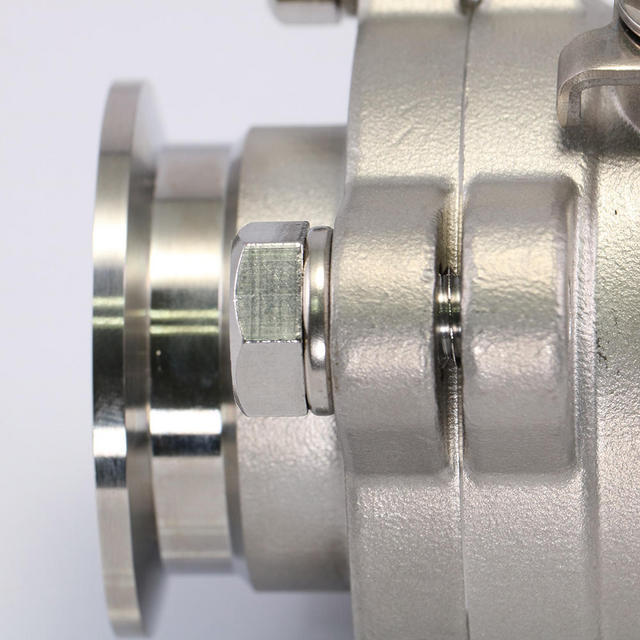

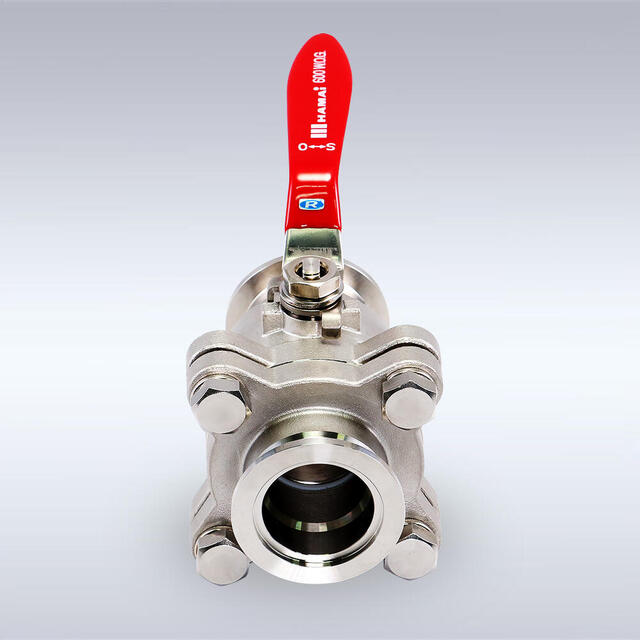

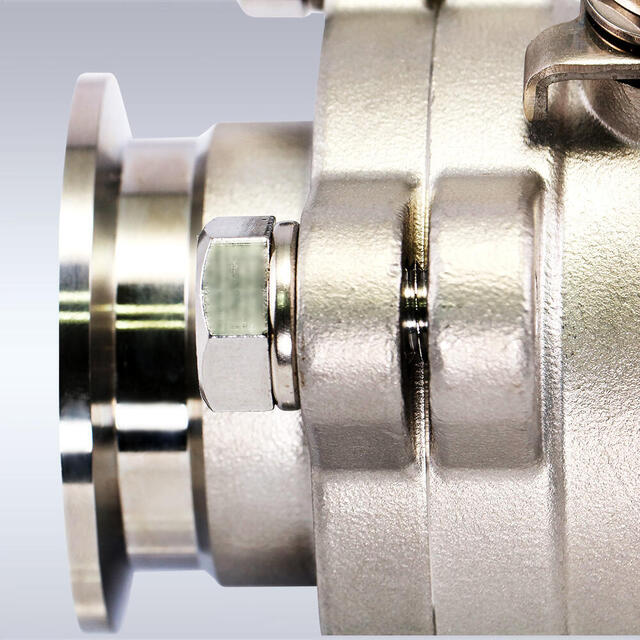

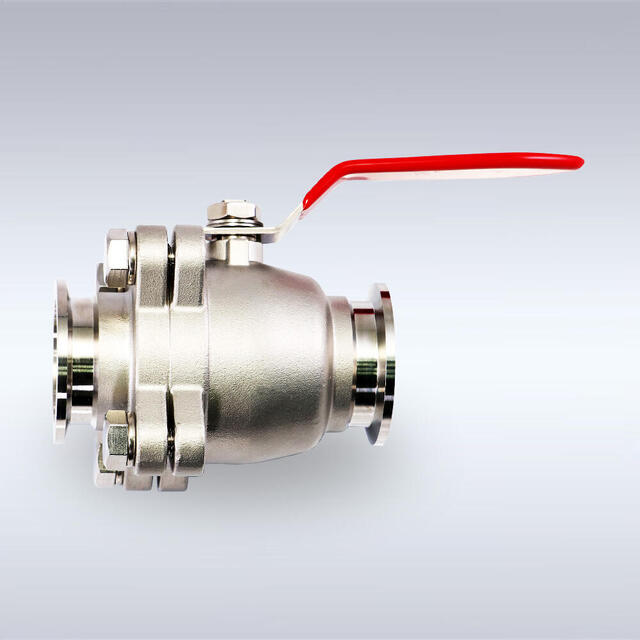

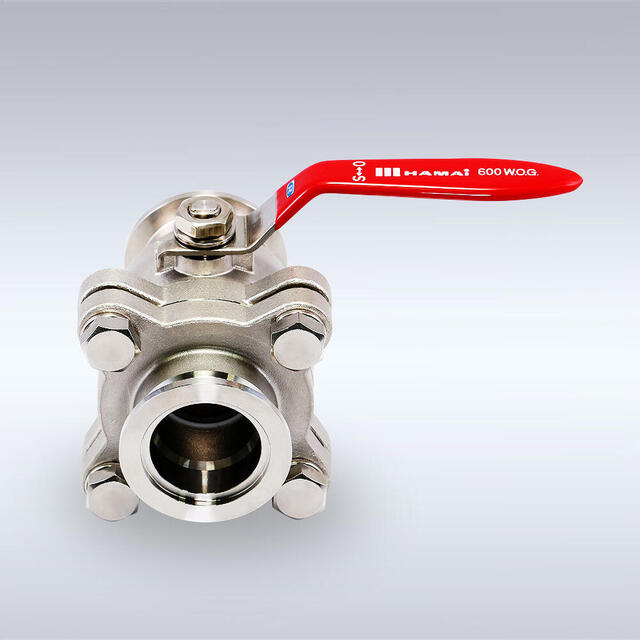

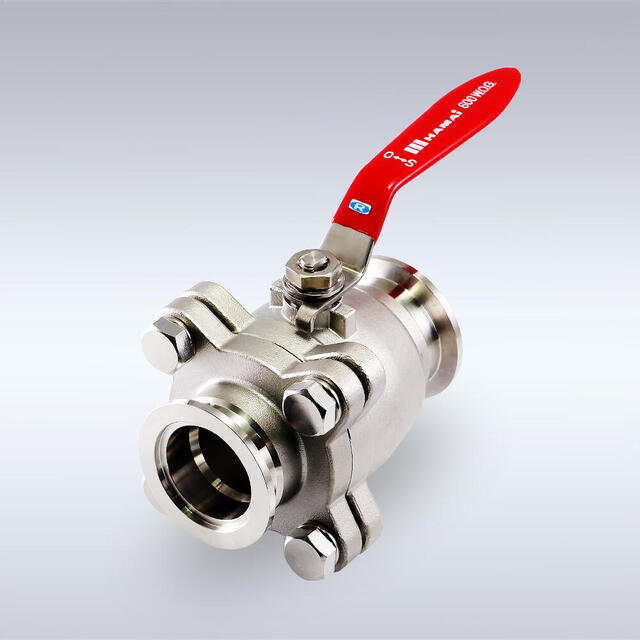

TSS-110型 RoHS対応 NWフランジ接続 ステンレス製ボールバルブ(40NW)
  • TSS-110型 RoHS対応 NWフランジ接続 ステンレス製ボールバルブ(40NW)
  • TSS-110型 RoHS対応 NWフランジ接続 ステンレス製ボールバルブ(40NW)
  • TSS-110型 RoHS対応 NWフランジ接続 ステンレス製ボールバルブ(40NW)
  • TSS-110型 RoHS対応 NWフランジ接続 ステンレス製ボールバルブ(40NW)
  • TSS-110型 RoHS対応 NWフランジ接続 ステンレス製ボールバルブ(40NW)

40NWサイズ。RoHS指令(6物質)に対応したステンレス製NW接続ボールバルブ。分解することでボール等、内部部品の洗浄が可能です。(分解・再組立方法に関しての手順書を用意しております)



サニタリー配管に対応。流路の段差を極力なくしたスタンダードボア構造により、液留まりの発生を抑制しました。



また、ワンピース(一体型)構造により、漏れを最小限に抑制。主要部品にステンレス引抜材(一部押し出し材)を使用し、鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しています。



なお、本製品をベースとしたオーダーメイド(仕様変更)も可能です。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

TSS-110型



【スペック】

呼び径:40NW

最高使用圧力:3.92MPa

使用温度範囲:-10℃~+120℃(不凍)

流体:水、油、ガス他



特長

・NWフランジ接続で、内部部品の分解洗浄が可能。

・RoHS指令(6物質)対応モデル。

・操作性に優れたレバーハンドルを採用。

・耐食性・耐熱性に優れた、ステンレス鋼(SCS14)を使用。サニタリー配管対応。

・ステンレス引抜材(一部押し出し材)による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用。

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・シートは、耐食性・耐久性に優れたPTFEを使用。

・Oリングの材質にフッ素ゴムを採用することで、幅広い条件下での使用を実現。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

使用条件

最高使用圧力 3.92MPa
使用温度範囲 -10℃~+120℃(不凍)
使用流体 水、油、ガス(※)他

※可燃性・毒性・特殊・高圧ガス等危険流体で使用の際はご相談ください。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

※再組立品につきましては弊社の保証範囲外となりますので、予めご了承ください。

部品仕様

※左右にスワイプしてご覧ください

符号 部品名 符号
1 ボディ SCS14
2 エンドキャップ SCS14
3 ボール SUS316
4 シート PTFE
5 ステム SUS316
6 ハンドル SUS430(ビニールコーティング)
7 グランドリング SUS303
8 パッキン PTFE(グラスファイバー20%入り)
9 Oリング FPM
10 Oリング FPM
11 スプリングワッシャー SUS304
12 ボルト SUS304
13 コニカルスプリング SUS304
14 ナット SUS304
15 保護キャップ 軟質塩化ビニール(白色着色)
16 ラベル テトロンフィルム(ラミネート加工)

※製品改良のため、使用材料・寸法・外観は予告なく変更を行う事がございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
TSS-110-40NW NW1 32 110
