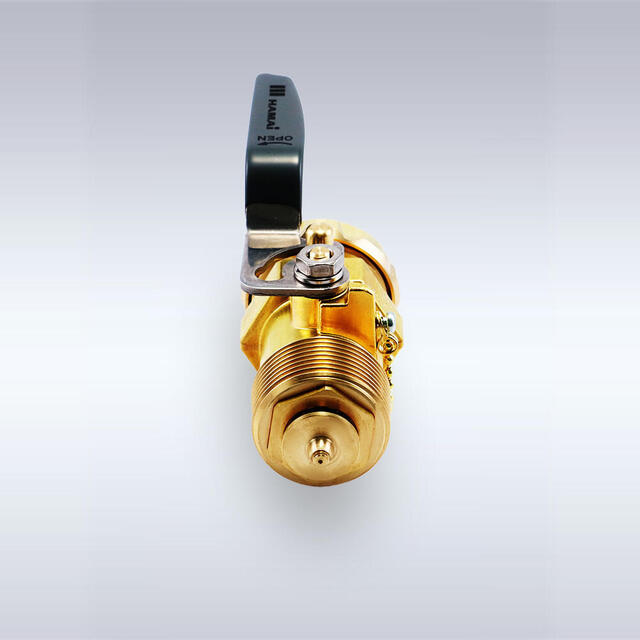

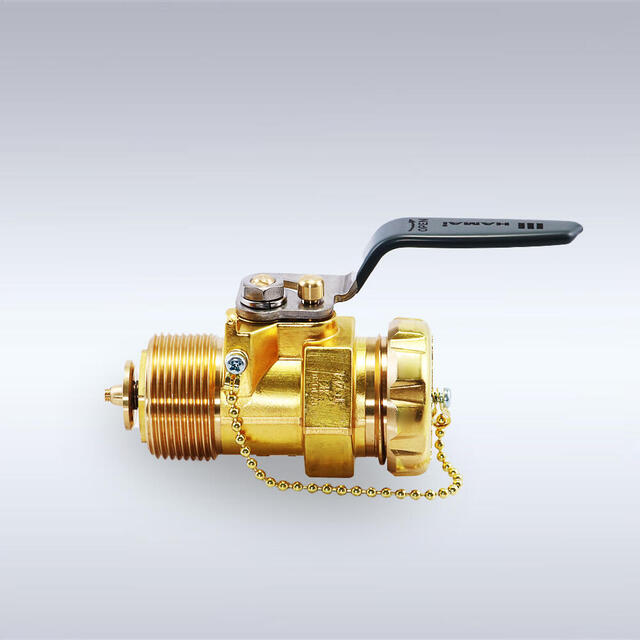

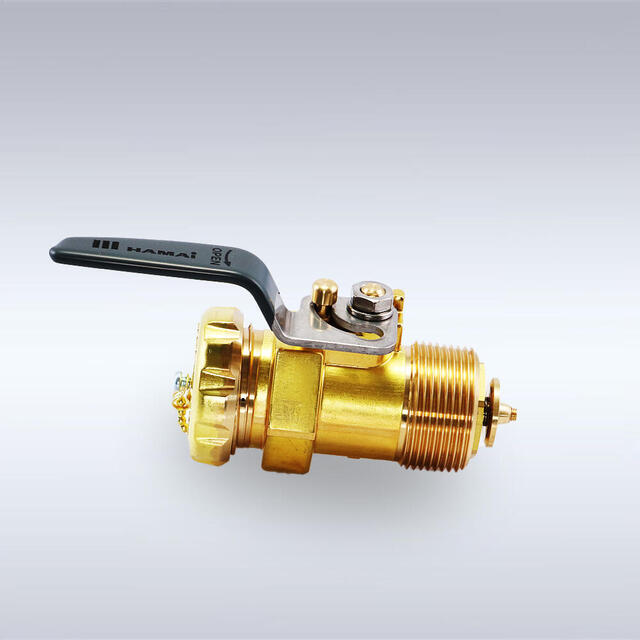

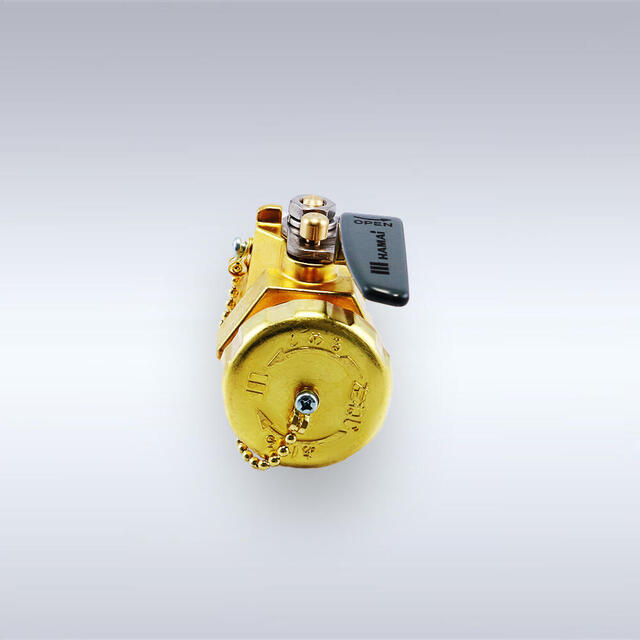

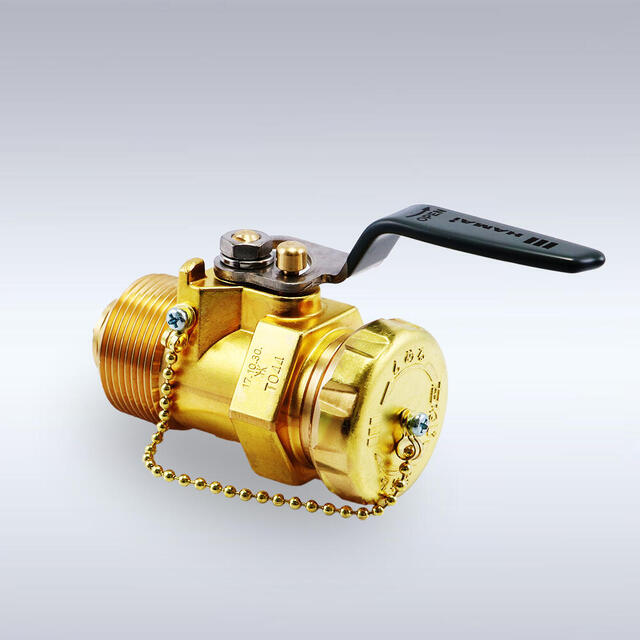

TBS-500-32R型 大容器用液取出し取入れ弁
LPガス対応。大容器用液取出し取入れ弁
黄銅製のLPガス大容器用液取出し取入れ弁。
使用条件
| 耐圧試験圧力 | 3.5MPa以上 |
|---|---|
| 気密試験圧力 | 2.10MPa以上 |
| エキセスフローバルブ 閉止流量 | 80L/min (C3H8:Liquid) |
| 閉止差圧 | 0.07MPa |
| Pa容器取付ネジ | R１・1/4 |
| 充填口ネジ | TW44山6 & 左W22.5山14 |
| 表示 ボディ六角部 | 検査年月日．検査マーク．TP3.5M |
| ボディ底面 | LPG/FV-500B・W1.0・TP3.5M |
部品仕様
※左右にスワイプしてご覧ください
| 部品名 | 材質 | |
| 1 | ボディ | Ｃ3771 |
| 2 | インサート | Ｃ3604 |
| 3 | ボール | Ｃ3604(ｸﾛﾒｯｷ) |
| 4 | シート | PTFE |
| 5 | ステム | Ｃ3604 |
| 6 | ハンドル | SUS430(ﾋﾞﾆｰﾙｺｰﾃｨﾝｸﾞ・ﾗｲﾄｸﾞﾚｰ) |
| 7 | パッキン | PTFE |
| 8 | スプリング | SUS304-WPB |
| 9 | ストッパ | Ｃ3604 |
| 10 | リテーナ | Ｃ3604 |
| 11 | ロッド | Ｃ3604 |
| 12 | スプリング | SUS304-WPB |
| 13 | チェックプレート | Ｃ3604 |
| 14 | パッキン | NBR |
| 15 | キャップ | Ｃ3771 |
| 16 | Oリング | NBR |
| 17 | スプリングワッシャー | SUS304 |
| 18 | ナット | SUS304 |
| 19 | クリップ | Ｃ2600 |
| 20 | チェーン | Ｃ2600 |
| 21 | タッピンネジ | S20C(亜鉛めっき) |
製品取扱上のご注意
・ハンドルの過大なトルクでの開閉は避けて下さい。破損または機能の低下となります。
・ハンドルの開閉は全開・全閉でご使用下さい。
