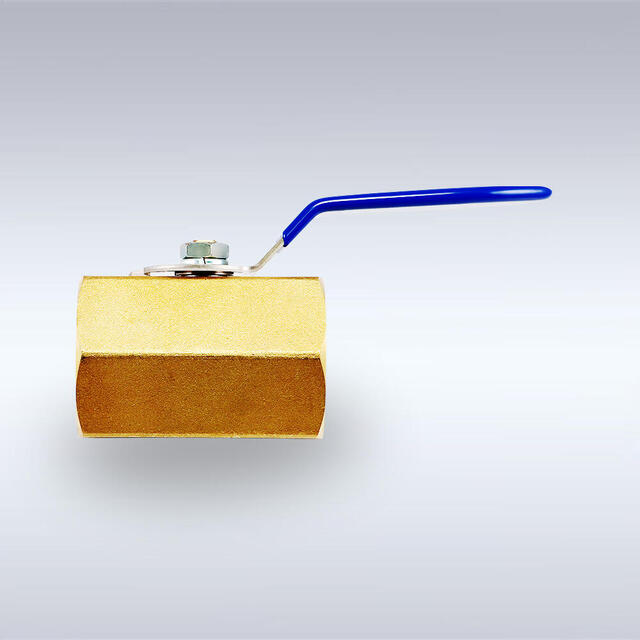

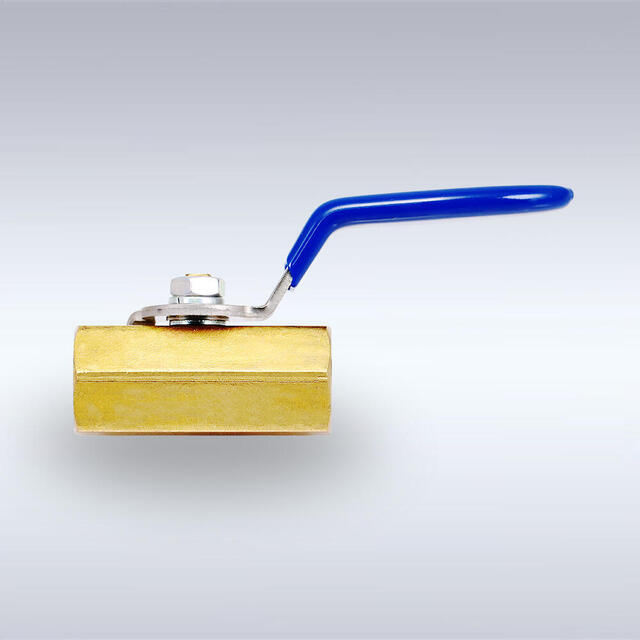

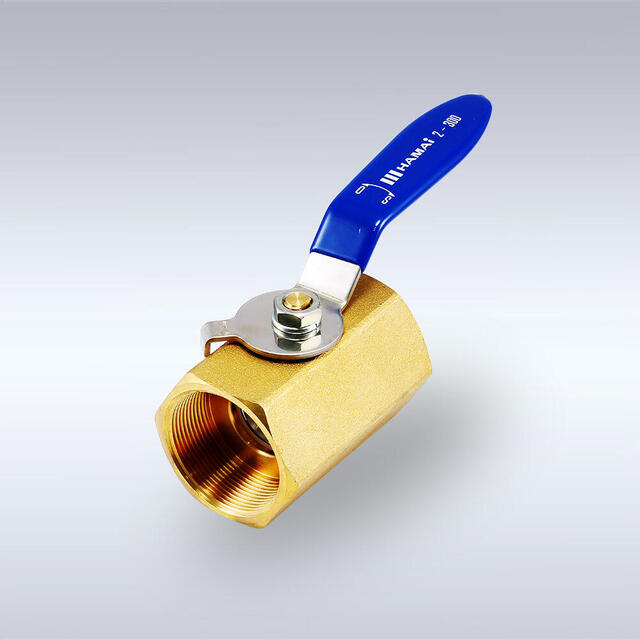

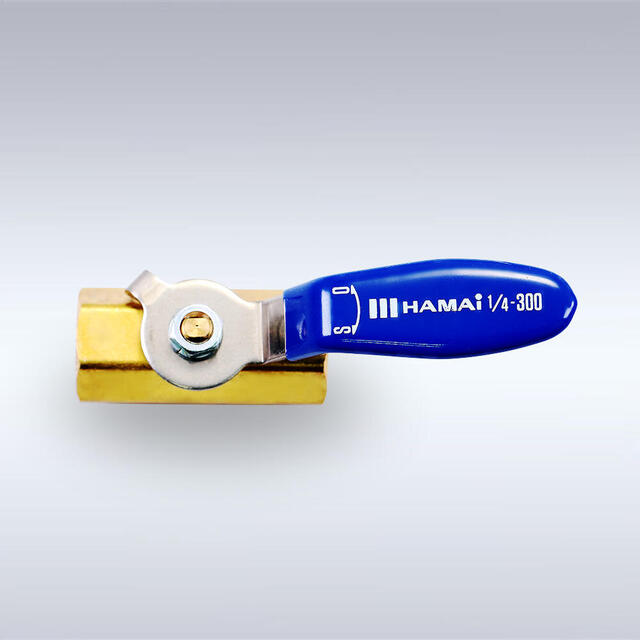

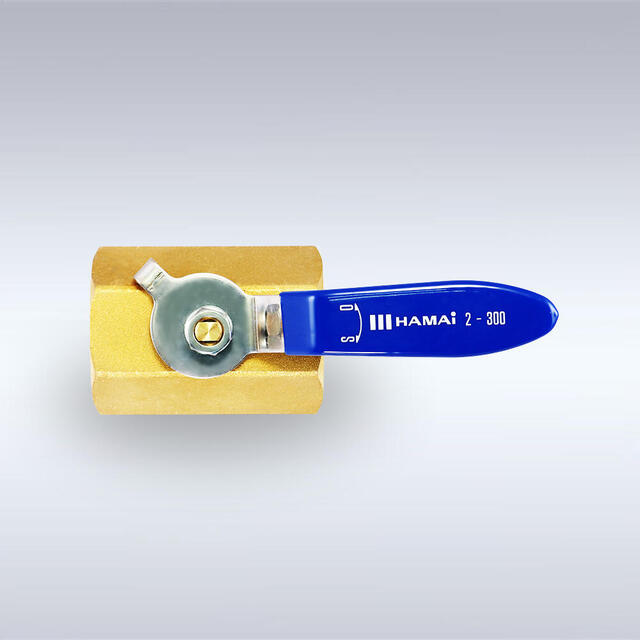

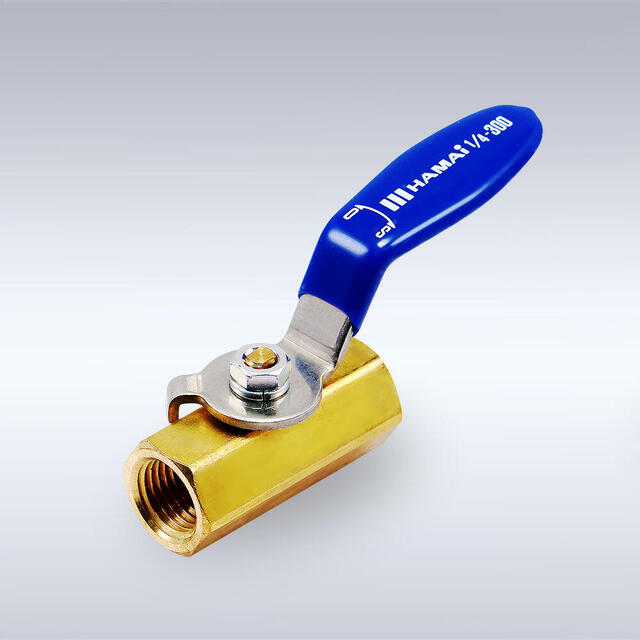

BBS-216/609型低圧スチーム用黄銅製ボールバルブ

低圧スチームに対応。各種設備・工場など幅広い用途に使用

最高180℃までの高温に対応した、低圧スチーム用の黄銅製ボールバルブ。作業性に優れた六角形のボディを採用。ボールバルブ全体がコンパクト設計となっているため、設置スペースが限られる狭所での配管に最適です。

グランド部に、シール効果の高い形状のパッキンをダブル搭載、コニカルスプリングが熱変形およびシールの面圧の低下を防ぎ、長時間の使用を可能にしています。　

また、黄銅鍛造材による高靱性ボディを採用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。

各種生産設備・工場設備などの蒸気用配管はもちろん、通常の配管でもご使用いただけます。

なお、本製品をベースとしたオーダーメイド（仕様変更）も、多数の実績があります。

オーダーメイドをお考えの方は、こちらをご参照ください。

【型番】

BBS-216型・BBS-609型

【スペック】

呼び径：BBS-216型（08A～25A）、BBS-609型（32A～50A）

最高使用圧力：0.98MPa

使用温度範囲：-10℃～+180℃（不凍）

流体：蒸気

特長

・最高180℃までの高温に対応した低圧スチーム用。

・熱間鍛造による、継ぎ目のないワンピース（一体型）構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用

（遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります）

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング（皿バネ）によるスプリング効果により、気密性をさらにアップ。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

使用条件

最高使用圧力																				0.98MPa
使用温度範囲																				-10℃～+180℃（不凍）
使用流体																				蒸気
Cv値（08A）																				1.4
Cv値（10A）																				3.5
Cv値（15A）																				5.0
Cv値（20A）																				10.1
Cv値（25A）																				17.5
Cv値（32A）																				26.5
Cv値（40A）																				35.3
Cv値（50A）																				64.7

※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。

※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。

※低温での使用時は、バルブの構造上エンドキャップ側を入り口としてください（サイズ08A・10A）。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

部品名

材質

ボディ

C3771

エンドキャップ

C3604

ボール

C3604（クロムメッキ）

シート

PTFE

ステム

C3604（08AはC4641）

ハンドル

SUS430（ビニールコーティング）

グランドワッシャー

SPCC（クロメート処理）

パッキン

PTFE（カーボンセンイ入り）

パッキン

PTFE（カーボンセンイ入り）

コニカルスプリング

SUS304

スプリングワッシャー

SWRH（クロメート処理）

ナット

SWCH（クロメート処理）

※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。

製品寸法及び図面
