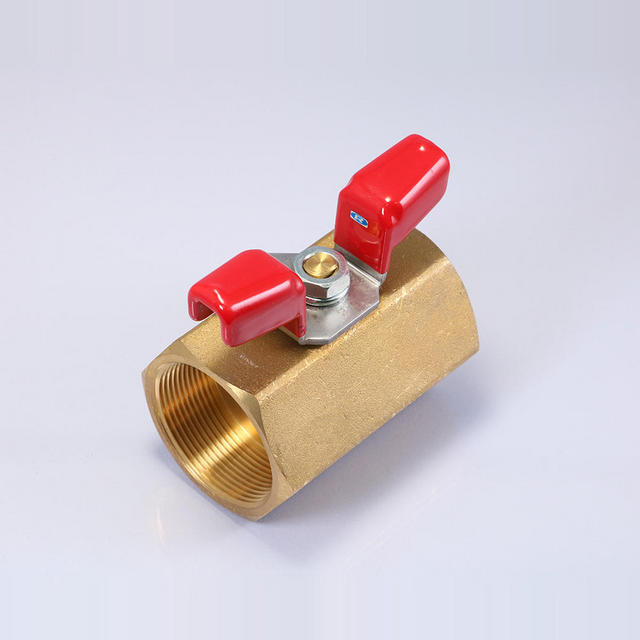

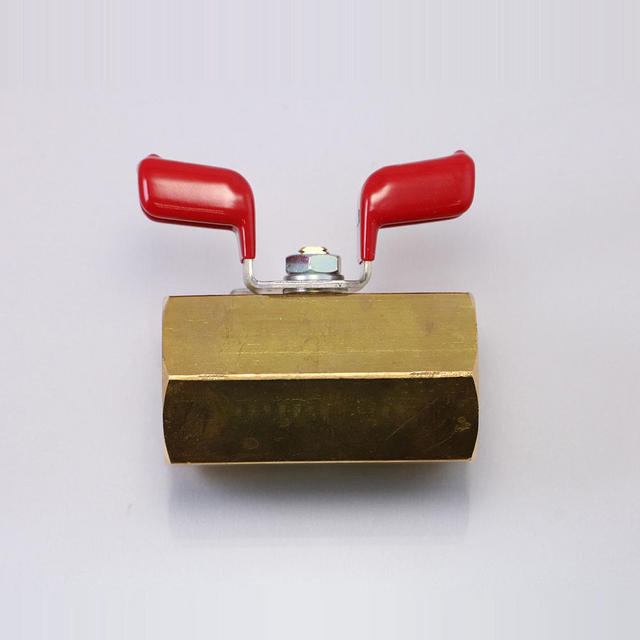

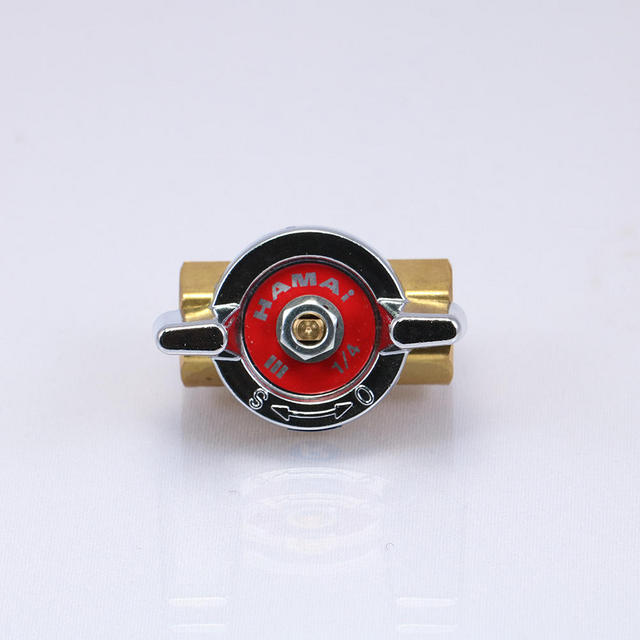

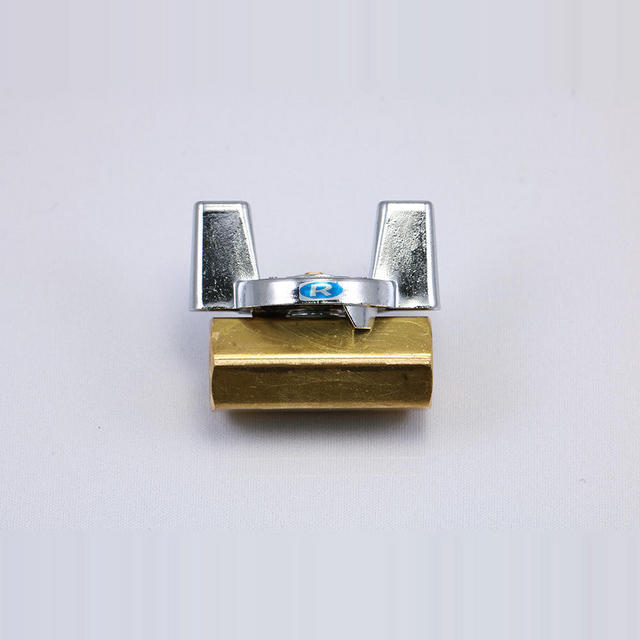

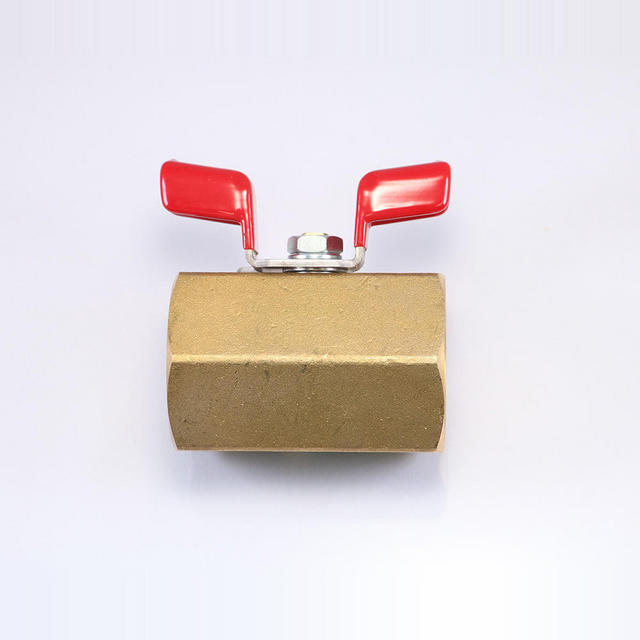

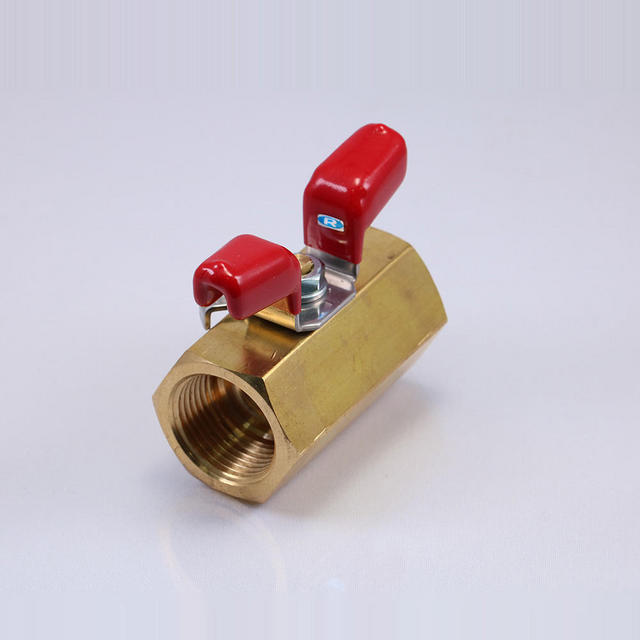

BBS-A06/A41/652型 RoHS2.0対応 蝶ハンドル型 黄銅製ボールバルブ（08A～50A）
コンパクトなつまみハンドルを採用したRoHS指令対応モデル
蝶ハンドル/ウイングハンドル型の黄銅製ボールバルブBBS-01/600型をベースとする、RoHS指令（10物質）対応モデル。コンパクトで狭所配管に最適。ワンピース（一体型）構造の高靱性鍛造ボディが、漏れを最小限に抑制します。
また、黄銅鍛造材による高靱性ボディを採用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。
六角形のボディは作業性に優れ、コンパクト設計により、設置スペースが限られる狭所での配管にも対応可能です。
なお、本製品をベースとしたオーダーメイド（仕様変更）も、多数の実績があります。
【型番】
BBS-A06型・BBS-A41型・BBS-652型
【スペック】
呼び径：BBS-A06型（08A～15A）、BBS-A41型（20A～25A）、BBS-652型（32A～50A）
最高使用圧力：1.96MPa
使用温度範囲：-10℃～+120℃（不凍）
流体：水、油、ガス他
特長
・BBS-A06/A41/652型がベースのRoHS指令（10物質）対応モデル。

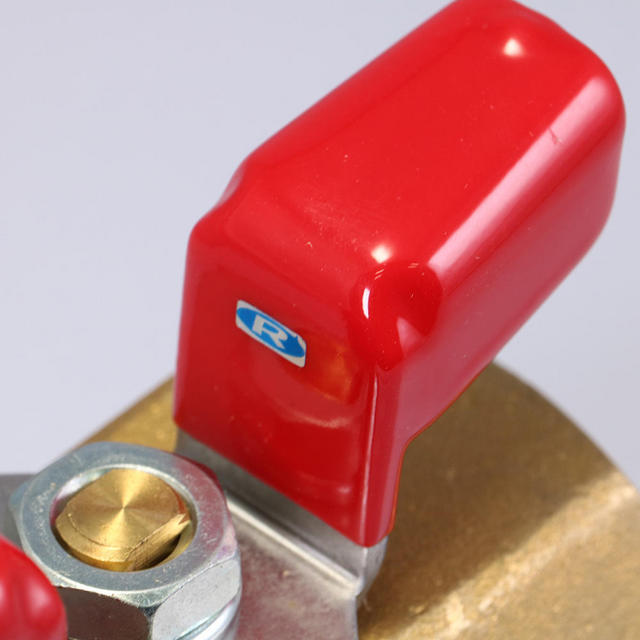

・狭所配管に適した、コンパクトなつまみハンドルを採用。
・熱間鍛造による、継ぎ目のないワンピース（一体型）構造の高靱性ボディにより、外部漏れリスクを最小化。
・遊動ボール弁構造を採用。
（遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります）
・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・内圧による気密効果とコニカルスプリング（皿バネ）によるスプリング効果により、気密性をさらにアップ。

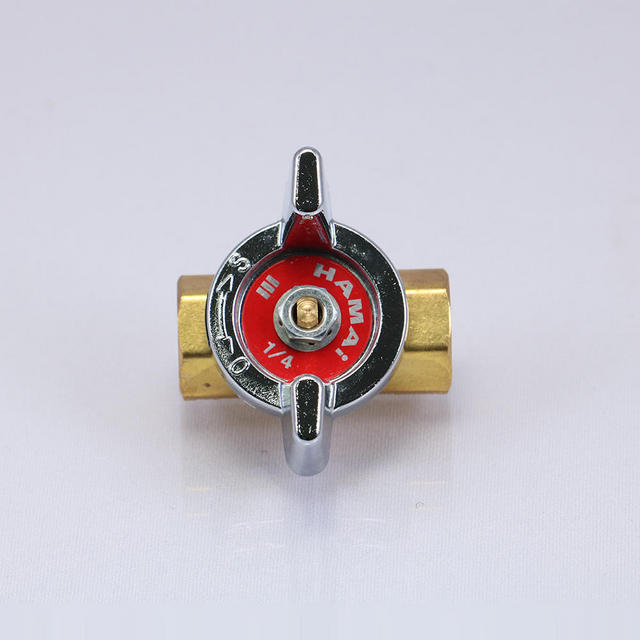

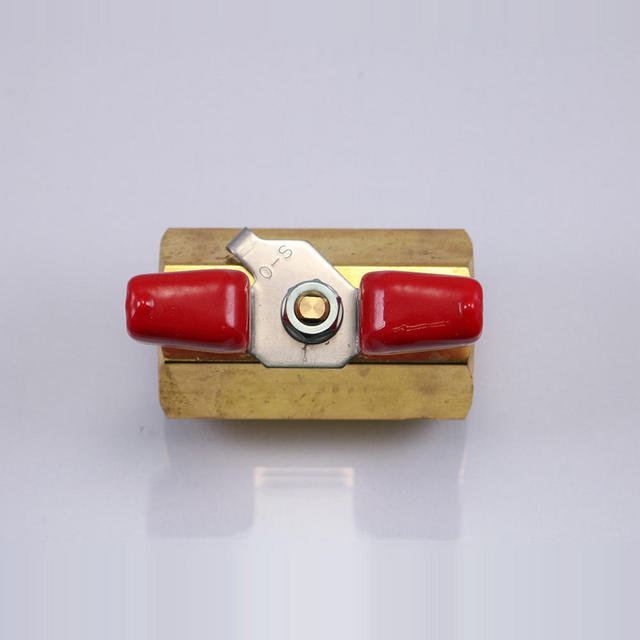

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
使用条件
| 最高使用圧力 | 1.96MPa | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用温度範囲 | -10℃～+120℃（不凍） | ||||||||||||||||||||||||||||||||||||||||
| 使用流体 | 水、油、ガス（※）他 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（08A） | 1.4 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（10A） | 3.5 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（15A） | 5.0 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（20A） | 10.1 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（25A） | 17.5 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（32A） | 26.5 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（40A） | 35.3 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（50A） | 64.7 | ||||||||||||||||||||||||||||||||||||||||
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※低温での使用時は、バルブの構造上エンドキャップ側を入り口としてください（サイズ08A・10A）。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
| 部品名 | 材質 | ||||||||||||||||||||||||||||||||||||||||
| 1 | ボディ | C3771 | |||||||||||||||||||||||||||||||||||||||
| 2 | エンドキャップ | C3604 | |||||||||||||||||||||||||||||||||||||||
| 3 | ボール | C3604（クロムメッキ） | |||||||||||||||||||||||||||||||||||||||
| 4 | シート | PTFE | |||||||||||||||||||||||||||||||||||||||
| 5 | ステム | C3604（08AはC4641） | |||||||||||||||||||||||||||||||||||||||
| 6 | ハンドル（～15A） | ZDC2（クロムメッキ） | |||||||||||||||||||||||||||||||||||||||
| 6 | ハンドル（20A～） | SUS430（ビニールコーティング） | |||||||||||||||||||||||||||||||||||||||
| 7 | グランドワッシャー | SPCC（クロメート処理） | |||||||||||||||||||||||||||||||||||||||
| 8 | パッキン | PTFE（グラスファイバー入り） | |||||||||||||||||||||||||||||||||||||||
| 9 | パッキン | PTFE（グラスファイバー入り） | |||||||||||||||||||||||||||||||||||||||
| 10 | コニカルスプリング | SUS304 | |||||||||||||||||||||||||||||||||||||||
| 11 | スプリングワッシャー | SWRH（クロメート処理） | |||||||||||||||||||||||||||||||||||||||
| 12 | ナット | SWCH（クロメート処理） | |||||||||||||||||||||||||||||||||||||||
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
製品寸法及び図面
※左右にスワイプしてご覧ください
| 製品名 | 接続ネジ | 口径(mm) | 面間(mm) | DXFダウンロード | pdfダウンロード | ||||||||||||||||||||||||||||||||||||
| BBS-A06-08Rc | Rc 1/4 | 5 | 40 | ー | ー | ||||||||||||||||||||||||||||||||||||
| BBS-A06-10Rc | Rc 3/8 | 7.5 | 44.5 | ー | ー | ||||||||||||||||||||||||||||||||||||
| BBS-A06-15Rc | Rc 1/2 | 9 | 54.5 | ー | ー | ||||||||||||||||||||||||||||||||||||
| BBS-A41-20Rc | Rc 3/4 | 12.5 | 61 | ー | ー | ||||||||||||||||||||||||||||||||||||
| BBS-A41-25Rc | Rc 1 | 16 | 75 | ー | ー | ||||||||||||||||||||||||||||||||||||
| BBS-652-32Rc | Rc 1・1/4 | 21 | 80 | ー | ー | ||||||||||||||||||||||||||||||||||||
| BBS-652-40Rc | Rc 1・1/2 | 24 | 84 | ー | ー | ||||||||||||||||||||||||||||||||||||
| BBS-652-50Rc | Rc 2 | 32 | 102 | ー | ー |
