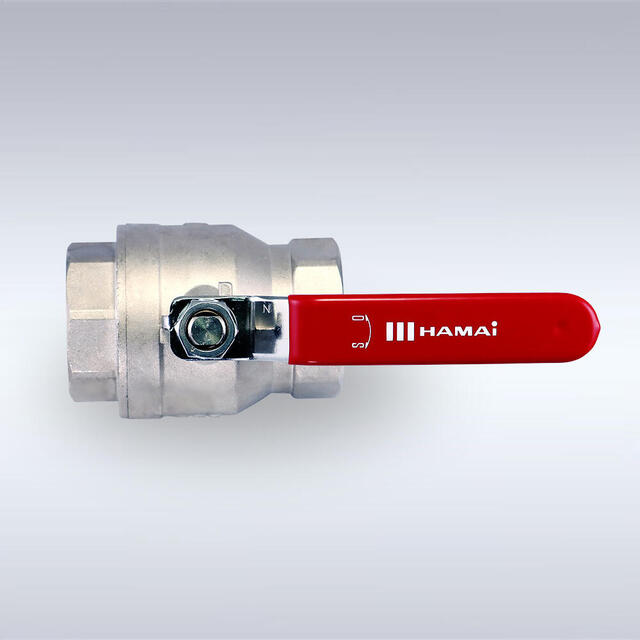

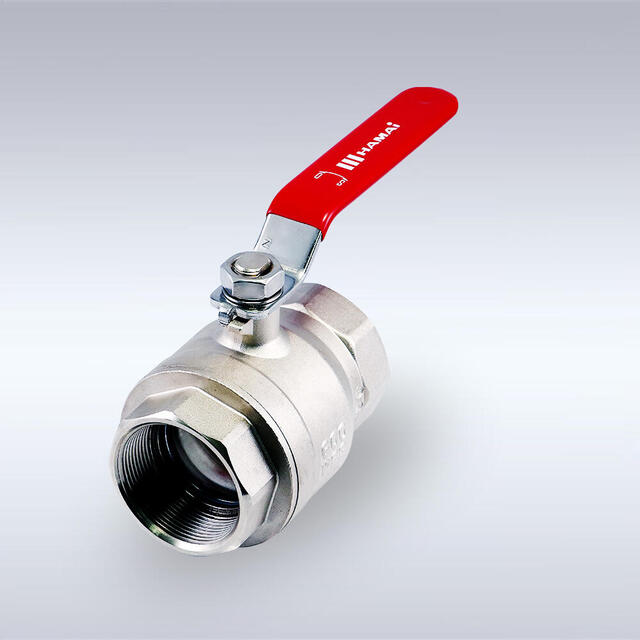

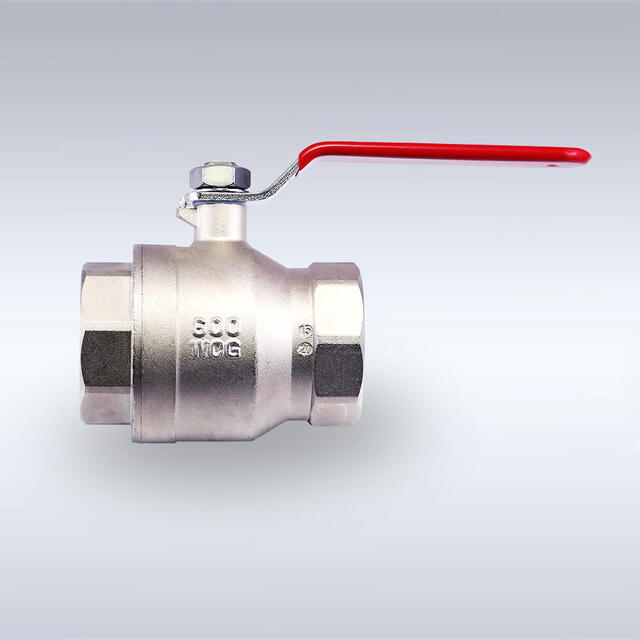

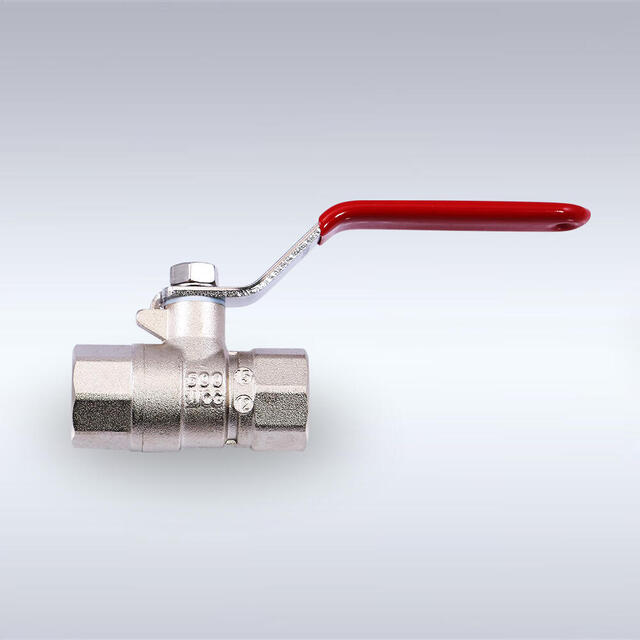

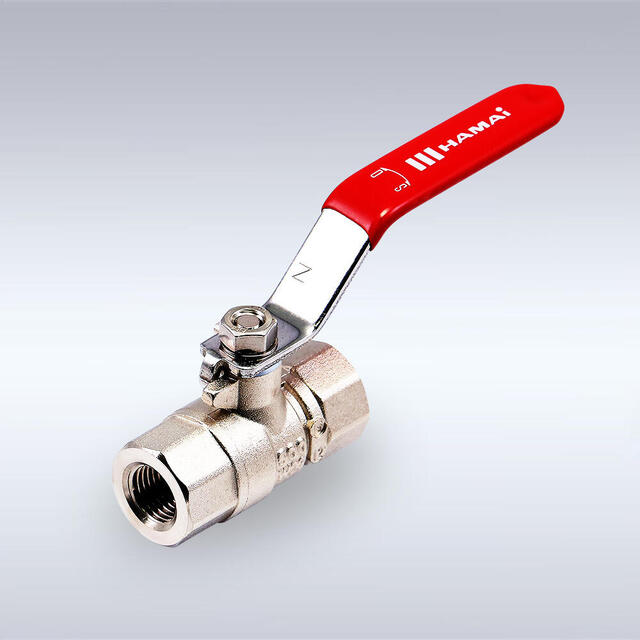

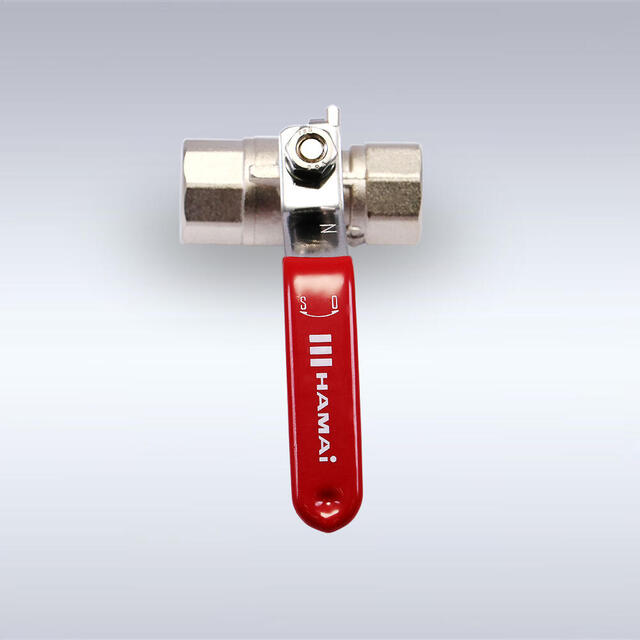

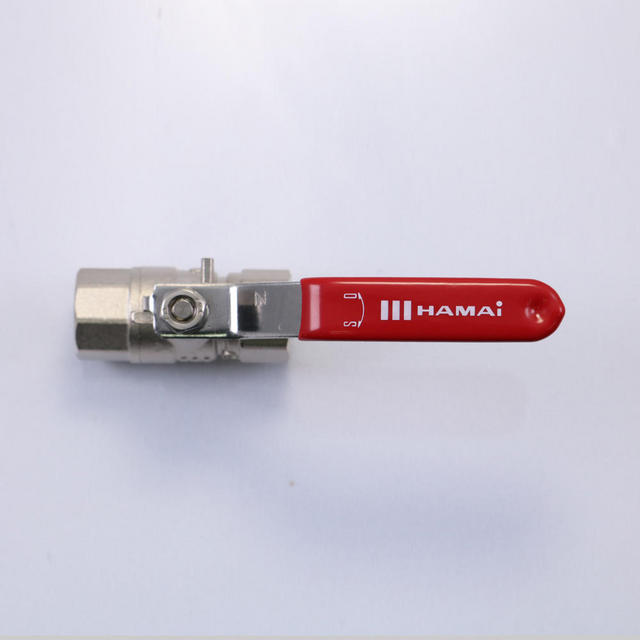

FBT-102型 メッキ仕様 フルボア相当 レバーハンドル型 黄銅製ボールバルブ(08A~50A)
クロムメッキにより耐食性を向上した、フルボア相当のエコノミーモデル
FBT-101型にクロムメッキを施し、耐食性を高めたエコノミーモデル。フルボア相当の黄銅製ボールバルブで、設計・製造の簡素化により機能と経済性のベストバランスを追求。大流量を確保しながら経済性にも配慮しました。
フルボア相当仕様により、全開時の流体抵抗が少なく、圧力損失も抑制しています。
また、黄銅鍛造材による高靱性ボディを採用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。
各種装置・工場設備用配管など、幅広く使用可能。また、コンパクトさを活かし、小型化が求められる装置・配管等への設置にも最適です。
なお、本製品をベースとしたオーダーメイド(仕様変更)も、多数の実績があります。
【型番】
FBT-102型
【スペック】
呼び径:08A~50A
最高使用圧力:3.92MPa
使用温度範囲:-10℃~+120℃(不凍)
流体:水、油、ガス他
特長
・FBT-101型の耐食性を向上したクロムメッキ仕様モデル。
・設計・製造の簡素化により、機能と経済性のベストバランスを追求。
・大流量にも対応可能なフルボア相当仕様。
・操作性に優れたレバーハンドルを採用。
・黄銅鍛造材による高靱性ボディを採用。
・遊動ボール弁構造を採用
(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)
・二重のOリング構造により、外部への気密性を安定維持。Oリングの材質にはフッ素ゴムを採用し、広範囲の条件下で使用可能。
・シートには、耐食性・耐久性に優れたPTFEを採用。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
使用条件
最高使用圧力 | 3.92MPa | ||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
使用温度範囲 | -10℃~+120℃(不凍) | ||||||||||||||||||||||||||||||||||||||||
使用流体 | 水、油、ガス(※)他 |
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
部品名 | 材質 | ||||||||||||||||||||||||||||||||||||||||
1 | ボディ | C3771(ニッケルメッキ) | |||||||||||||||||||||||||||||||||||||||
2 | エンドキャップ | C3771(ニッケルメッキ) | |||||||||||||||||||||||||||||||||||||||
3 | ボール(~15A) | C3603(クロムメッキ) | |||||||||||||||||||||||||||||||||||||||
3 | ボール(20A~) | C3771(クロムメッキ) | |||||||||||||||||||||||||||||||||||||||
4 | シート | PTFE | |||||||||||||||||||||||||||||||||||||||
5 | ステム | C3604(ニッケルメッキ) | |||||||||||||||||||||||||||||||||||||||
6 | ハンドル | SUS430(ビニールコーティング) | |||||||||||||||||||||||||||||||||||||||
7 | パッキン | PTFE | |||||||||||||||||||||||||||||||||||||||
8 | パッキン | PTFE | |||||||||||||||||||||||||||||||||||||||
9 | Oリング | FPM | |||||||||||||||||||||||||||||||||||||||
10 | スプリングワッシャー | SUS304 | |||||||||||||||||||||||||||||||||||||||
11 | ナット | SUS304 |
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
