FBS-100-15Rc ストレート型 ロック機能付き LPガス用可とう管ガス栓

LPガスに対応するフレキボール (LIA検査合格品)

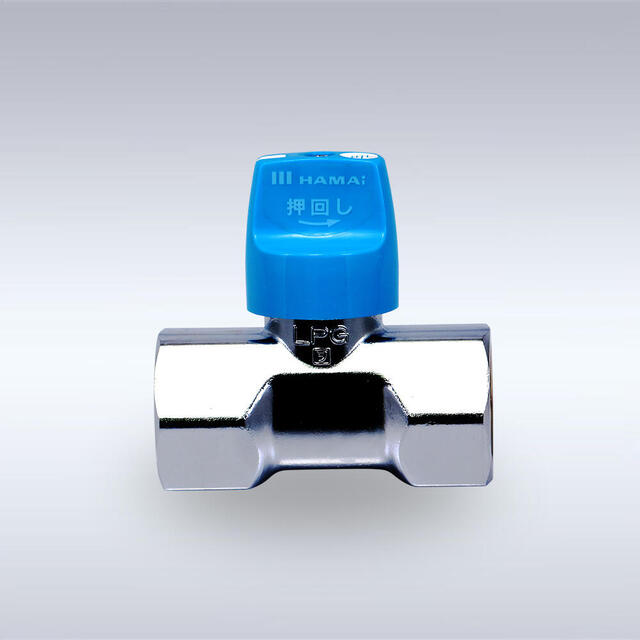

FBS-100-15Rc ストレート型 ロック機能付き LPガス用可とう管ガス栓
  • FBS-100-15Rc ストレート型 ロック機能付き LPガス用可とう管ガス栓
  • FBS-100-15Rc ストレート型 ロック機能付き LPガス用可とう管ガス栓
  • FBS-100-15Rc ストレート型 ロック機能付き LPガス用可とう管ガス栓
  • FBS-100-15Rc ストレート型 ロック機能付き LPガス用可とう管ガス栓

堅牢で漏れが少ない1ピース構造を採用した、LPガス用可とう管ガス栓です。

主要部品に黄銅棒を熱間鍛造した黄銅鍛造材を使用したことにより、鋳造製品に比べてボディが粘り強く、配管時にねじ込み部が割れるなどのリスクを軽減しました。

燃焼器具の入口などに設置するもので、使用する場所や位置によってストレート型(FBS-100型)とアングル型(FBS-200型)から選択可能。

また、安全対策の為、ハンドルロック機能を搭載しています。



使用圧力範囲 : 2.3KPa~3.3KPa

使用ガス   : LPガス



特長

・鍛造用黄銅棒を熱間鍛造した黄銅鍛造品で、堅くて丈夫なボディです。

・ハンドル操作はつまみ押し回しでスペースが小さく、狭い場所でも配管や操作が容易にできます。

・遊動ボール弁構造です。

※遊動ボール弁構造とは…ボールを流れ方向に配置した優れた気密性が得られるPTFEシートで支持しています。全閉時の差圧によってボールが2次側のシートに押し付けられ、一層安定した気密性により流路の締切りが出来ます。

・気密保持部品のシートはPTFEを採用、耐食性・耐久性に優れています。

・ステムはボディ内側から組み込み、飛び出し防止構造になっています。また、ステム部にOリング(耐油用NBR)2個使用して漏れ等に対応しています。

・90度のつまみ押し回し開閉で、ロック機能がついています。

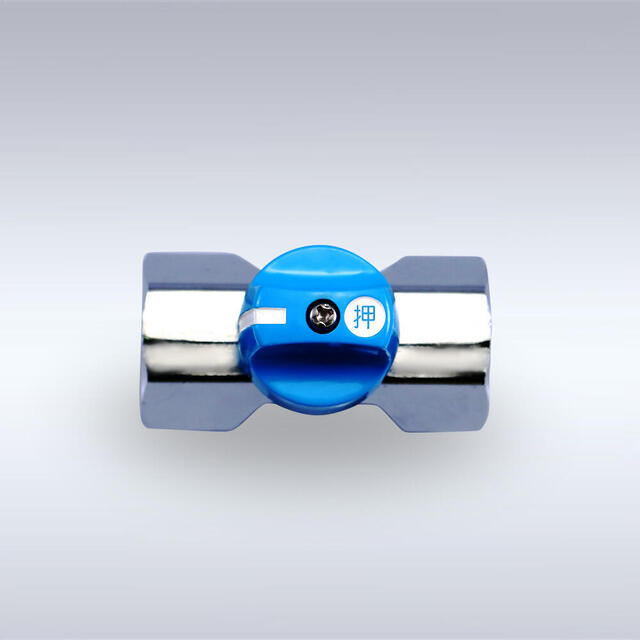

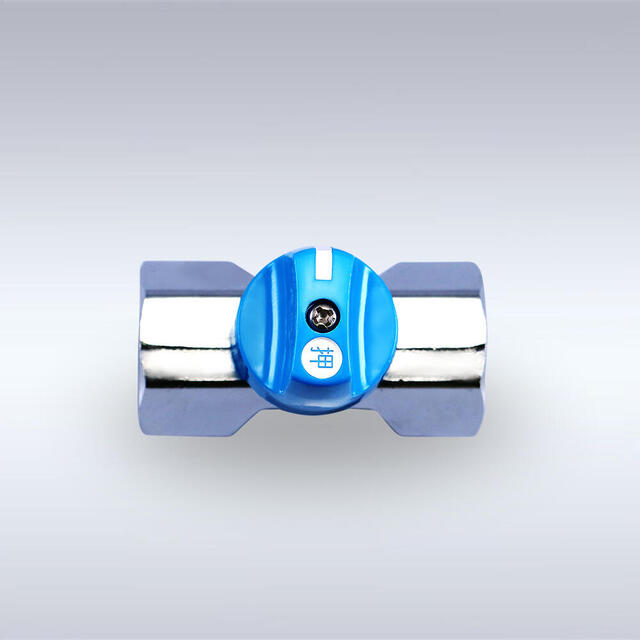

・開閉の状態は、ハンドルの白い線で明快にわかります。

使用条件

気密試験圧力 22.5KPa
使用流体 LPガス
交換期限 製造後15年以内です。交換期限内でも性能等に異常が生じた時は新品と交換して下さい。

部品仕様

※左右にスワイプしてご覧ください

  部品名
1 ボディ C3771(クロムメッキ)
2 エンドキャップ C3604
3 ボール C3604(クロムメッキ)
4 シート PTFE
5 ステム C3604
6 スプリング SUS304-WPB
7 スピンドル C3604
8 ストッパ SUS430
9 ハンドル PBT
10 防水キャップ PP
11 ラベル ポリエステル
12 Oリング NBR(耐油用)
13 Oリング NBR(耐油用)
14 ビス SUS304
15 合格証書
16 JLIA共通期限管理シール
17 ガス栓表示シール



製品寸法及び図面

※左右にスワイプしてご覧ください

※アイコンの上で右クリックして「対象をファイルに保存」で保存できます

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
FBS-100-15Rc Rc1/2 9.5 58



製品取扱上のご注意

・このガス栓はLPガス専用の可とう管ガス栓です。LPガス以外に使用すると機能が損なわれる恐れがありますので他の用途には使用しないで下さい。

・可とう管ガス栓は、工場で精密に組み付けたものです。分解・改造するとガス漏れによる事故発生の原因となりますので絶対しないで下さい。

・可とう管ガス栓は、冠水する場所、又は有害なガス(アンモニア・亜硫酸ガス等)の影響を受ける恐れのある場所には設置しないで下さい。

・燃焼器具の炎を直接受けるところ、輻射熱を受ける場所への設置は避けてください。又、衝撃を受けやすい場所も避けて設置して下さい。

・可とう管ガス栓のつまみは「全開」「全閉」で使用してください。つまみの操作が異常に重い場合、ハンマー等で叩いて無理に回すとガス漏れの原因となります。絶対にしないで下さい。

・形状が類似したねじガス栓がありますが、使用目的が異なりますので、可とう管ガス栓の代用として使用しないで下さい。
