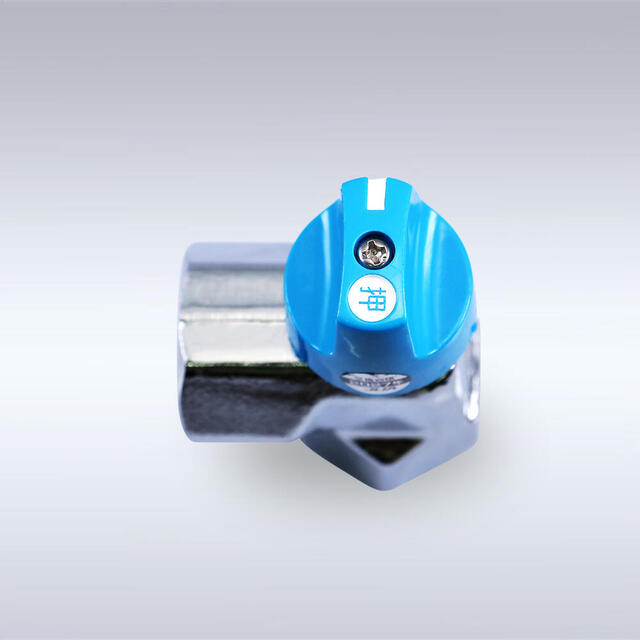

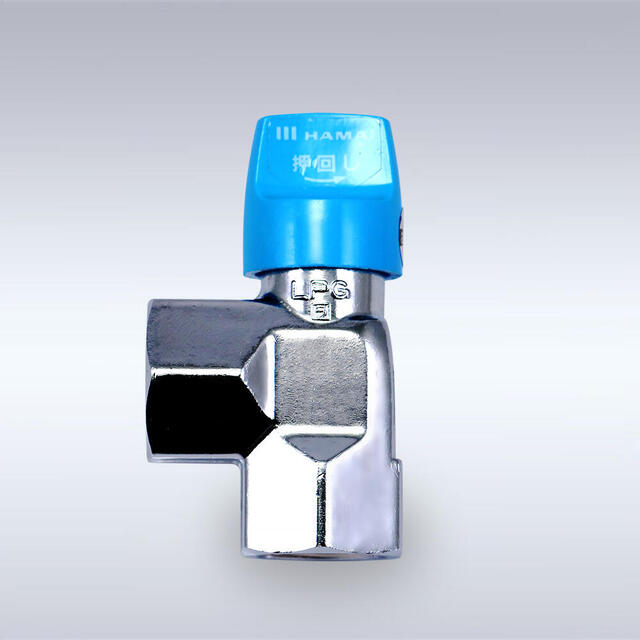

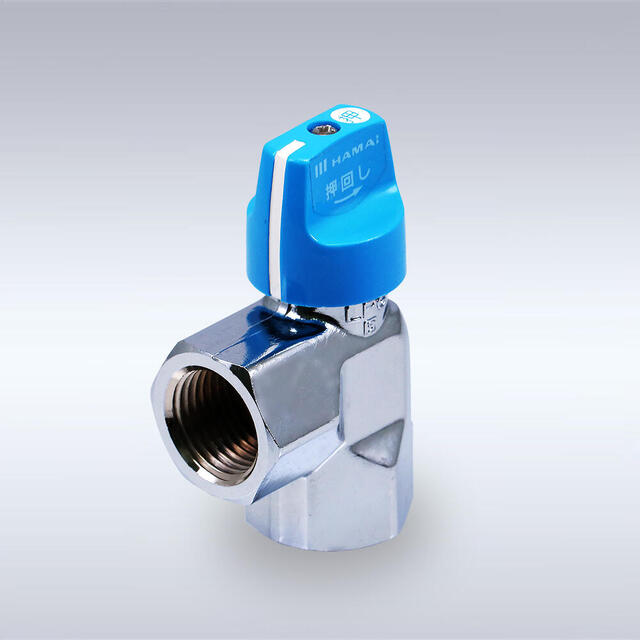

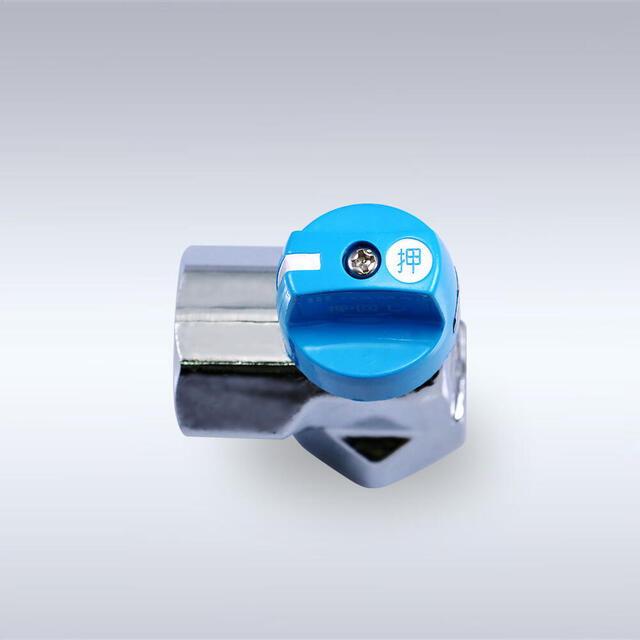

FBS-200-15Rc アングル型 ロック機能付き LPガス用可とう管ガス栓
ロック機能付き。取り回しに便利なアングル型のLPガス用可とう管ガス栓
![FBS-200-15Rc アングル型 ロック機能付き LPガス用可とう管ガス栓](https://www.hamai-net.com/products_cms/assets_c/2018/07/2-3-07-FBS-200-15Rc_01-thumb-640xauto-1206.jpg)
取り回しに便利なアングル型を採用した、LPガス用可とう管ガス栓。燃焼器具の入口などに設置するもので、クロムメッキを施した高靱性で漏れが少ない1ピース構造の黄銅製鍛造ボディを採用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。
シール性抜群のテフロンOリング構造と、セルフワイピング効果により、常に安全で円滑な状態を維持します。ハンドルは、ロック機能の付いたコンパクトなつまみハンドルを採用しています。
なお、この製品は、一般財団法人日本エルピーガス機器検査協会(LIA)の適合性検査合格品です。
【型番】
FBS-200-15Rc型
【スペック】
呼び径:15A
使用圧力範囲:2.3KPa~3.3KPa
使用ガス:LPガス
特長
・取り回しに便利なアングル形ボディ。
・鍛造による高靱性黄銅製ボディにクロムメッキを実施。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しています。
・狭所配管に適した、コンパクトなつまみハンドルを採用。
・遊動ボール弁構造を採用。
(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)
・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。
・ステム部にOリング(耐LPG用NBR)を2個使用することで、長期にわたり気密性を維持する安全設計。
・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
使用条件
気密試験圧力 | 22.5KPa | ||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
使用流体 | LPガス | ||||||||||||||||||||||||||||||||||||||||
交換期限 | 製造後15年以内です。交換期限内でも性能等に異常が生じた時は新品と交換して下さい。 |
部品仕様
※左右にスワイプしてご覧ください
部品名 | |||||||||||||||||||||||||||||||||||||||||
1 | ボディ | C3771(クロムメッキ) | |||||||||||||||||||||||||||||||||||||||
2 | エンドキャップ | C3604 | |||||||||||||||||||||||||||||||||||||||
3 | ボール | C3604(クロムメッキ) | |||||||||||||||||||||||||||||||||||||||
4 | シート | PTFE | |||||||||||||||||||||||||||||||||||||||
5 | ステム | C3604 | |||||||||||||||||||||||||||||||||||||||
6 | スプリング | SUS304-WPB | |||||||||||||||||||||||||||||||||||||||
7 | スピンドル | C3604 | |||||||||||||||||||||||||||||||||||||||
8 | ストッパ | SUS430 | |||||||||||||||||||||||||||||||||||||||
9 | ハンドル | PBT | |||||||||||||||||||||||||||||||||||||||
10 | 防水キャップ | PP | |||||||||||||||||||||||||||||||||||||||
11 | ラベル | ポリエステル | |||||||||||||||||||||||||||||||||||||||
12 | Oリング | NBR(耐油用) | |||||||||||||||||||||||||||||||||||||||
13 | Oリング | NBR(耐油用) | |||||||||||||||||||||||||||||||||||||||
14 | ビス | SUS304 | |||||||||||||||||||||||||||||||||||||||
15 | 合格証書 | ||||||||||||||||||||||||||||||||||||||||
16 | JLIA共通期限管理シール | ||||||||||||||||||||||||||||||||||||||||
17 | ガス栓表示シール |
製品取扱上のご注意
・このガス栓はLPガス専用の可とう管ガス栓です。LPガス以外に使用すると機能が損なわれる恐れがありますので他の用途には使用しないで下さい。
・可とう管ガス栓は、工場で精密に組み付けたものです。分解・改造するとガス漏れによる事故発生の原因となりますので絶対しないで下さい。
・可とう管ガス栓は、冠水する場所、又は有害なガス(アンモニア・亜硫酸ガス等)の影響を受ける恐れのある場所にも設置しないで下さい。
・燃焼器具の炎を直接受けるところ、輻射熱を受ける場所への設置は避けてください。又、衝撃を受けやすい場所も避けて設置して下さい。
・可とう管ガス栓のつまみは「全開」「全閉」で使用して下さい。つまみの操作が異常に重い場合、ハンマー等で叩いて無理に回すとガス漏れの原因となります。絶対にしないで下さい。
・形状が類似したねじガス栓がありますが、使用目的が異なりますので、可とう管ガス栓の代用として使用しないで下さい。
