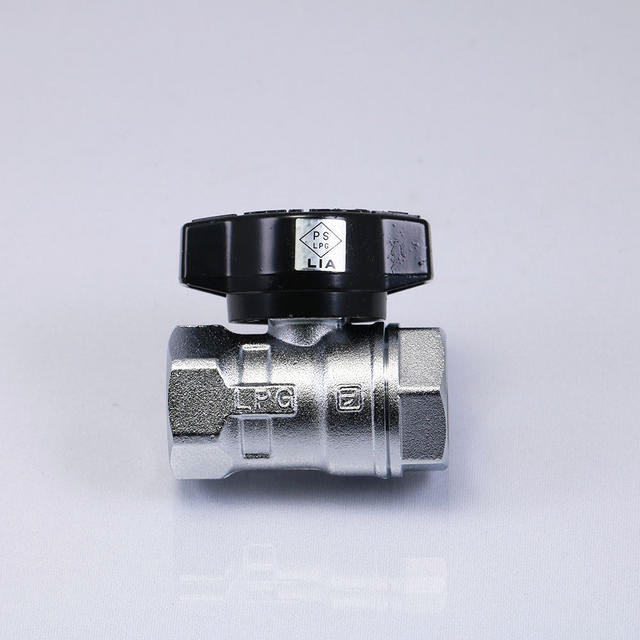

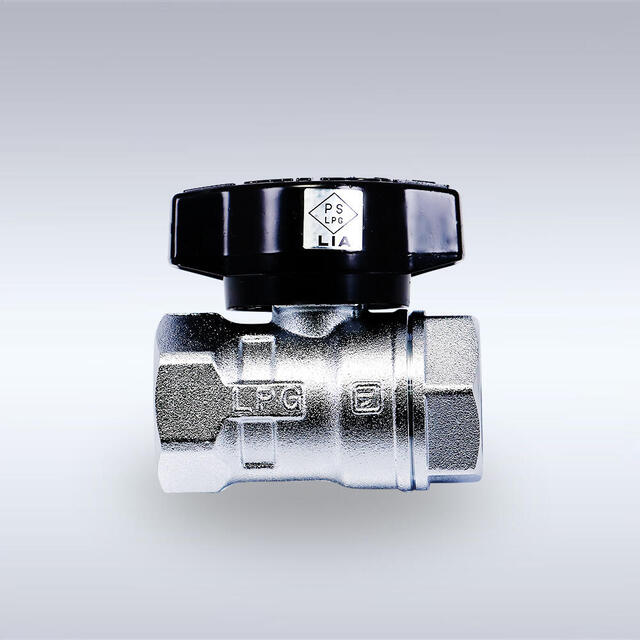

RBS-306L型 ロック機能付き LPガス用ねじガス栓(15A・20A)
誤動作を防止するロック付きLPガス用ねじガス栓

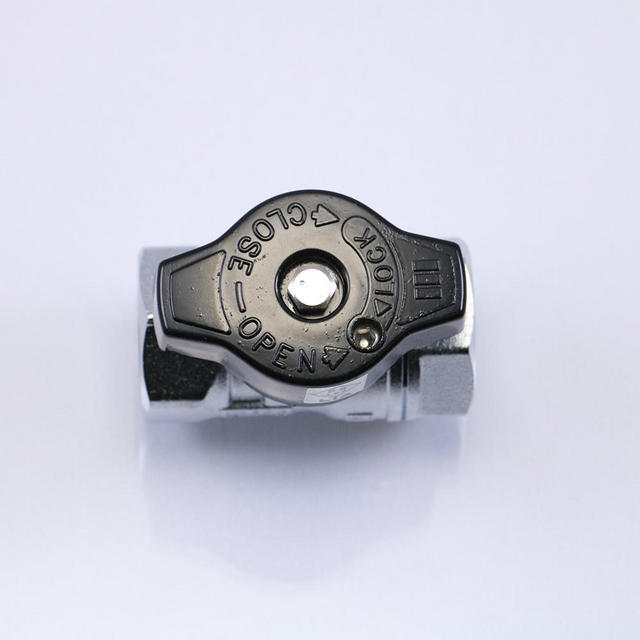

6角治具によるロック機能を備えたLPガス用ねじガス栓。屋外配管の分岐部分やガスメータの入口などに設置し、「全開」「全閉」の状態で6角レンチにより軽く締め切ることで、誤作動や不慮の開閉を防止できます。通常の開閉操作には、6角レンチにより軽く緩め切り(トルク約0.1N・m)、ロックを解除した状態でご使用ください。
また、シール性抜群のテフロンOリング構造と、セルフワイピング効果により、常に安全で円滑な操作を実現。クロムメッキを施した、鍛造による高靱性黄銅製ボディを採用し、鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。コンパクトなつまみハンドルを採用しています。
なお、この製品は、一般財団法人日本エルピーガス機器検査協会(LIA)の適合性検査合格品です。
【型番】
RBS-306L型
【スペック】
呼び径:15A・20A
使用圧力範囲:2.3KPa~3.3KPa
使用ガス:LPガス
特長
・6角治具によるロック機能を搭載。
・鍛造による高靱性黄銅製ボディにクロムメッキを実施。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減。
・狭所配管に適した、コンパクトなつまみハンドルを採用。
・遊動ボール弁構造を採用。
(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)
・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。
・ステム部にOリング(耐LPG用NBR)を2個使用することで、長期にわたり気密性を維持する安全設計。
・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
使用条件
気密試験圧力 |
22.5KPa(0.23Kgf/㎠) |
||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
空気流量 圧力損失0.1KPa時の規定値 |
6000L/h以上 10000L/h以上 |
||||||||||||||||||||||||||||||||||||||||
(LPガス換算参考値) |
(約9.0Kg/h以上) (約15.0Kg/h以上) |
||||||||||||||||||||||||||||||||||||||||
使用圧力範囲 |
2.3KPa~3.3KPa |
||||||||||||||||||||||||||||||||||||||||
使用ガス |
LPガス |
部品仕様
※左右にスワイプしてご覧ください
|
部品名 |
|
|||||||||||||||||||||||||||||||||||||||
1 |
ボディ |
C3771(クロムメッキ) |
|||||||||||||||||||||||||||||||||||||||
2 |
エンドキャップ |
C3771(クロムメッキ) |
|||||||||||||||||||||||||||||||||||||||
3 |
ボール |
C3604(クロムメッキ) |
|||||||||||||||||||||||||||||||||||||||
4 |
シート |
PTFE |
|||||||||||||||||||||||||||||||||||||||
5 |
ステム |
C3604 |
|||||||||||||||||||||||||||||||||||||||
6 |
ハンドル |
ZDC2(電着塗装) |
|||||||||||||||||||||||||||||||||||||||
7 |
パッキン |
PTFE |
|||||||||||||||||||||||||||||||||||||||
8 |
パッキン |
PTFE (グラスファイバー) |
|||||||||||||||||||||||||||||||||||||||
9 |
Oリング |
NBR(耐LPG用) |
|||||||||||||||||||||||||||||||||||||||
10 |
スプリングワッシャー+ボルト |
SUS304 + SUSXM7 |
|||||||||||||||||||||||||||||||||||||||
11 |
セットスクリュー |
SUSXM7 |
|||||||||||||||||||||||||||||||||||||||
12 |
合格証票 |
|
|||||||||||||||||||||||||||||||||||||||
13 |
六角棒スパナ |
合金鋼(SAE規格№8650相当) |
製品寸法及び図面
※左右にスワイプしてご覧ください
製品名 |
接続ネジ |
口径(mm) |
面間(mm) |
DXFダウンロード |
pdfダウンロード |
||||||||||||||||||||||||||||||||||||
RBS-306L-15Rc | Rc1/2 | 12.5 | 54 | ー | ー | ||||||||||||||||||||||||||||||||||||
RBS-306L-20Rc |
Rc3/4 |
16 |
62 |
ー |
ー |
製品取扱上のご注意
・このねじガス栓は、LPガス専用のねじガス栓です。LPガス以外に使用すると機能が損なわれる恐れがありますので他の用途には使用しないで下さい。
・ねじガス栓は、工場で精密に組み付けたものです。分解・改造するとガス漏れによる事故発生の原因となりますので絶対しないで下さい。
・埋設用として、設計・製作されていませんので、埋設設置はしないで下さい。
・ねじガス栓は、冠水する場所、湿度の高いところ、または有害なガス(アンモニア・亜硫酸ガス等)の影響を受ける恐れのある場所には設置しないで下さい。
・燃焼器具の炎を直接受けるところ、輻射熱を受ける場所への設置は避けて下さい。また、衝撃を受けやすい場所も避けて設置して下さい。
・ねじガス栓のつまみは「全開」「全閉」で使用して下さい。つまみの操作が異常に重い場合、ハンマー等で叩いて無理に回すとガス漏れの原因となります。絶対にしないで下さい。
※この製品の交換期限は製造後10年以内です。
