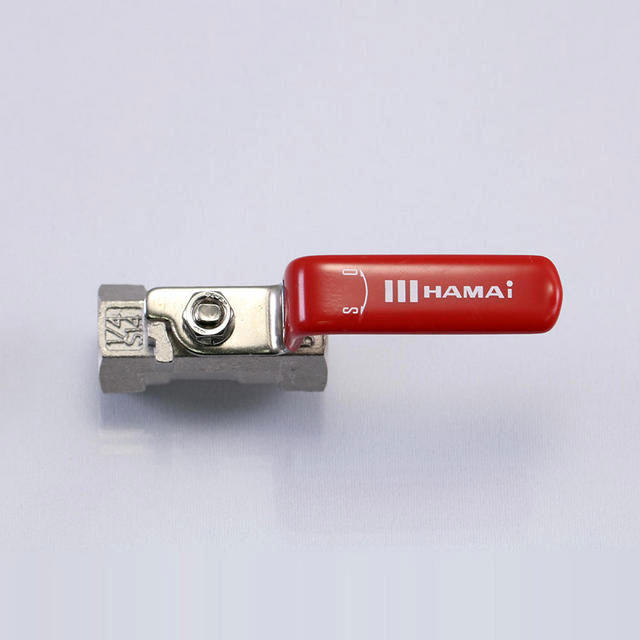

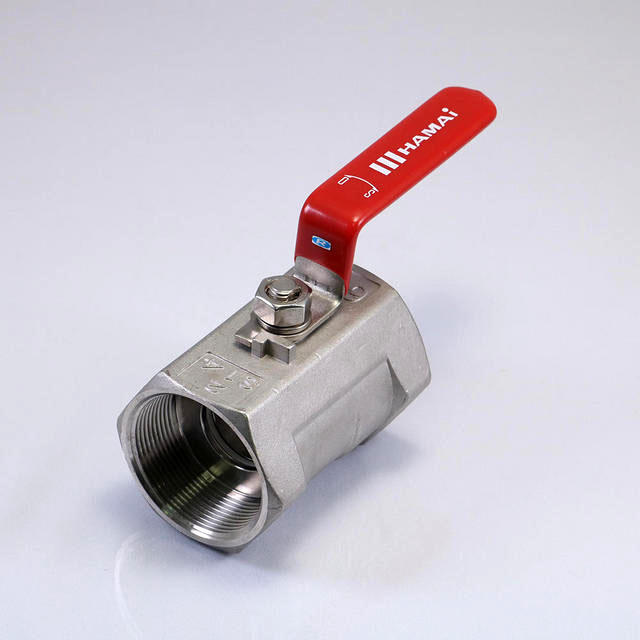

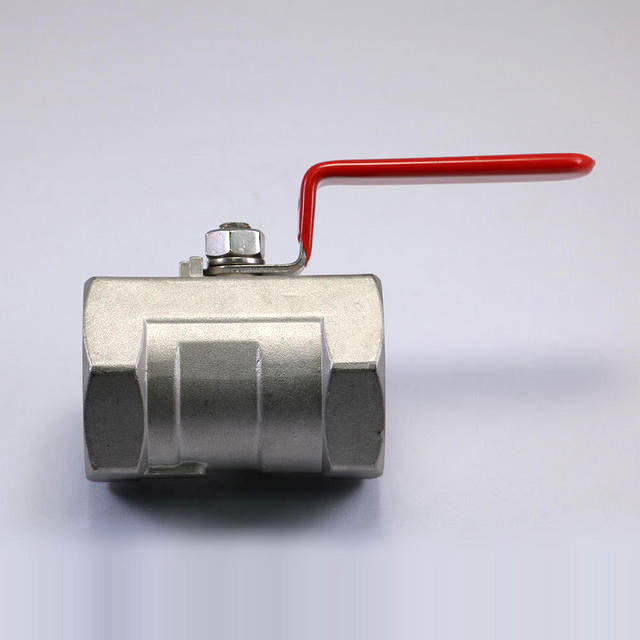

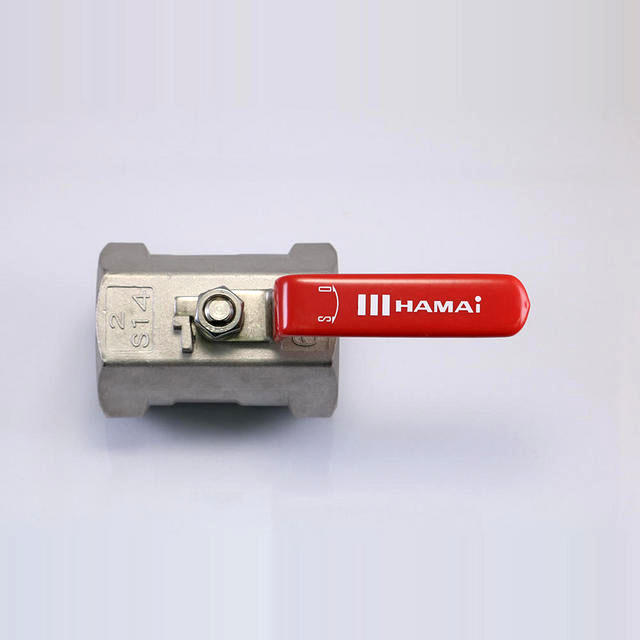

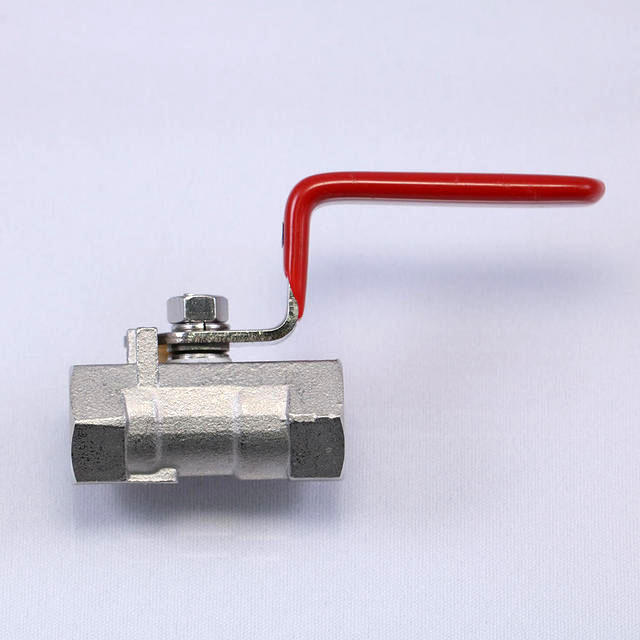

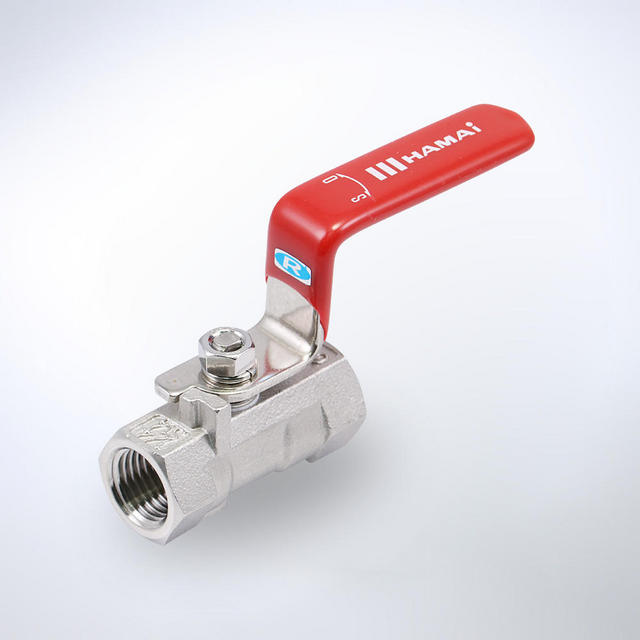

BST-11型 RoHS2.0対応 レバーハンドル型 ステンレス製ボールバルブ(08A~50A)
ステンレス製エコノミーモデルをRoHS対応化
ステンレス製ボールバルブのエコノミーモデルBST-01型をベースに開発された、RoHS指令(10物質)対応モデル。設計・製造の見直しにより、機能性と経済性を両立。
SUS316と同等の性質を持つSCS14Aを採用し、さまざまな流体に対応可能。操作性に優れたレバーハンドルを採用しています。
主要構成部品に精度に優れたロストワックス成型のステンレス材を採用。同系統のSCS13に比べて耐食性にも優れ、各種装置・工場設備用配管など、幅広く使用可能。また、コンパクトさを活かし、小型化が求められる装置・配管等への設置にも最適です。
【型番】
BST-11型
【スペック】
呼び径:08A~50A
最高使用圧力:3.92MPa
使用温度範囲:-20℃~+180℃(不凍)
流体:水、油、ガス他
特長
・BST-01型がベースのRoHS指令(10物質)対応モデル。
・設計・製造の簡素化により、機能と経済性のベストバランスを追求。
・操作性に優れたレバーハンドルを採用。
・ボディなど主要部品に耐食性・耐熱性に優れるステンレス材(SCS14A)を使用。
・遊動ボール弁構造を採用
(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)
・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。
・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
使用条件
最高使用圧力 | 3.92MPa | ||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
使用温度範囲 | -20℃~+180℃(不凍) | ||||||||||||||||||||||||||||||||||||||||
使用流体 | 水、油、ガス(※)他 | ||||||||||||||||||||||||||||||||||||||||
Cv値(08A) | 1.9 | ||||||||||||||||||||||||||||||||||||||||
Cv値(10A) | 2.5 | ||||||||||||||||||||||||||||||||||||||||
Cv値(15A) | 5.1 | ||||||||||||||||||||||||||||||||||||||||
Cv値(20A) | 8.4 | ||||||||||||||||||||||||||||||||||||||||
Cv値(25A) | 12.6 | ||||||||||||||||||||||||||||||||||||||||
Cv値(32A) | 28.5 | ||||||||||||||||||||||||||||||||||||||||
Cv値(40A) | 35.5 | ||||||||||||||||||||||||||||||||||||||||
Cv値(50A) | 55.4 |
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
部品名 | 材質 | ||||||||||||||||||||||||||||||||||||||||
1 | ボディ | SCS14A | |||||||||||||||||||||||||||||||||||||||
2 | エンドキャップ | SCS14A | |||||||||||||||||||||||||||||||||||||||
3 | ボール | SCS14A | |||||||||||||||||||||||||||||||||||||||
4 | シート | PTFE(グラスファイバー入り) | |||||||||||||||||||||||||||||||||||||||
5 | Bシート | PTFE(グラスファイバー入り) | |||||||||||||||||||||||||||||||||||||||
6 | ステム | SUS316 | |||||||||||||||||||||||||||||||||||||||
7 | ハンドル | SUS304(ビニールコーティング) | |||||||||||||||||||||||||||||||||||||||
8 | グランドワッシャー | SUS304 | |||||||||||||||||||||||||||||||||||||||
9 | パッキン | PTFE(グラスファイバー入り) | |||||||||||||||||||||||||||||||||||||||
10 | パッキン | PTFE(グラスファイバー入り) | |||||||||||||||||||||||||||||||||||||||
11 | ガスケット | PTFE(08A~25Aは不用) | |||||||||||||||||||||||||||||||||||||||
12 | コニカルスプリング | SUS301 | |||||||||||||||||||||||||||||||||||||||
13 | スプリングワッシャー | ステンレス | |||||||||||||||||||||||||||||||||||||||
14 | ナット | ステンレス |
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
製品寸法及び図面
※左右にスワイプしてご覧ください
製品名 | 接続ネジ | 口径(mm) | 面間(mm) | DXFダウンロード | pdfダウンロード | ||||||||||||||||||||||||||||||||||||
BST-11-08Rc | Rc1/4 | 5 | 39 | ー | ー | ||||||||||||||||||||||||||||||||||||
BST-11-10Rc | Rc3/8 | 7 | 44 | ー | ー | ||||||||||||||||||||||||||||||||||||
BST-11-15Rc | Rc1/2 | 9.1 | 56.5 | ー | ー | ||||||||||||||||||||||||||||||||||||
BST-11-20Rc | Rc3/4 | 12.5 | 59 | ー | ー | ||||||||||||||||||||||||||||||||||||
BST-11-25Rc | Rc1 | 15 | 71 | ー | ー | ||||||||||||||||||||||||||||||||||||
BST-11-32Rc | Rc1・1/4 | 20 | 78 | ー | ー | ||||||||||||||||||||||||||||||||||||
BST-11-40Rc | Rc1・1/2 | 24.5 | 83 | ー | ー | ||||||||||||||||||||||||||||||||||||
BST-11-50Rc | Rc2 | 32 | 100 | ー | ー |
