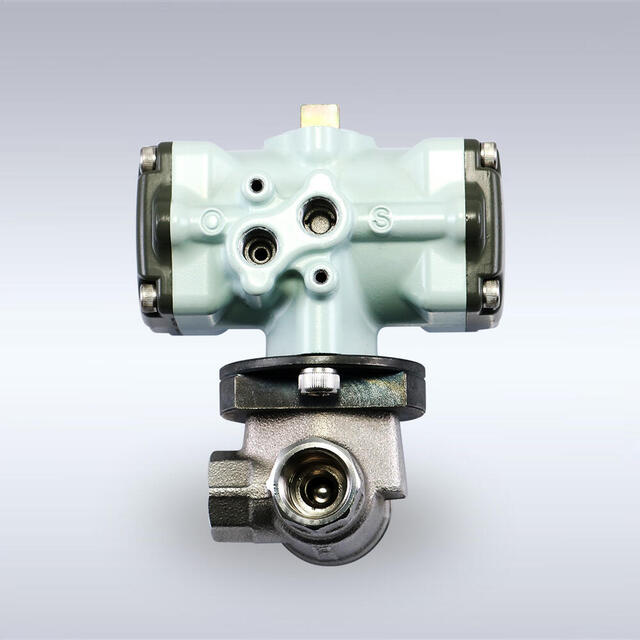

LAS-306型 ステンレス製 小型空圧自動3方ボールバルブ(08A~25A)

省力化に対応する小型空圧自動3方ボールバルブ

LAS-306型 ステンレス製 小型空圧自動3方ボールバルブ(08A~25A)
  • LAS-306型 ステンレス製 小型空圧自動3方ボールバルブ(08A~25A)
  • LAS-306型 ステンレス製 小型空圧自動3方ボールバルブ(08A~25A)
  • LAS-306型 ステンレス製 小型空圧自動3方ボールバルブ(08A~25A)

3方弁タイプの、ステンレス製小型空圧自動バルブ。ラック&ピニオン機構搭載のアルミ製アクチュエータは、高トルクかつ軽量・コンパクト。汎用性の高い仕様で、各種装置・工場設備配管をはじめ、特に狭所配管や、小型化が求められる装置への搭載に最適です。



なお、本製品をベースとしたオーダーメイド(仕様変更)も可能です。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

LAS-306型



【スペック】

呼び径:08A~25A

アクチュエータ給気口径:Rc1/8

最高使用圧力:0.98MPa

使用温度範囲:-20℃~+70℃(操作エアー凍結結露ないこと)

流体:水、油、ガス他



特長

・軽量・コンパクト設計で、狭所配管への設置に最適。

・アクチュエータは、小型かつ高トルク(ラック&ピニオン機構)で、錆びにくく軽量。

・空気圧のみで駆動部が作動する複作動式。

・耐食性・耐熱性に優れた、ステンレス鋼(SCS14)を使用。

・ステンレス引抜材(一部押し出し材)による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用。

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・シートは、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

使用条件

最高使用圧力 0.98MPa
使用温度範囲 -20℃~+70℃(操作エアー凍結結露ないこと)
使用流体 水、油、ガス(※)他

※可燃性・毒性・特殊・高圧ガス等危険流体で使用の際はご相談ください。

※入口側を中央ポート以外として使用する場合の最高使用圧力は0.98MPa、温度は-10℃~+80℃(不凍)の範囲で使用してください。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

符号 部品名 符号
1 ボディ SUS F316
2 エンドキャップ SUS F316
3 ボール SUS316
4 シート PTFE(カーボンセンイ15%入り)
5 ステム SUS316
6 パッキン PTFE(グラスファイバー20%入り)
7 ブラケット C3604(クロメート処理)
8 Oリング NBR
9 Oリング NBR
10 Oリング NBR
11 ビス SUSXM7
12 六角ボルト SUS304
13 スプリングワッシャー SUS304
14 アクチュエータ ADC12他

※製品改良のため、使用材料・寸法・外観は予告なく変更を行う事がございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
LAS-306-08Rc Rc1/4 7 56
LAS-306-10Rc Rc3/8 7 56
LAS-306-15Rc Rc1/2 10 66
LAS-306-20Rc Rc3/4 16 79
LAS-306-25Rc Rc1 21 90
