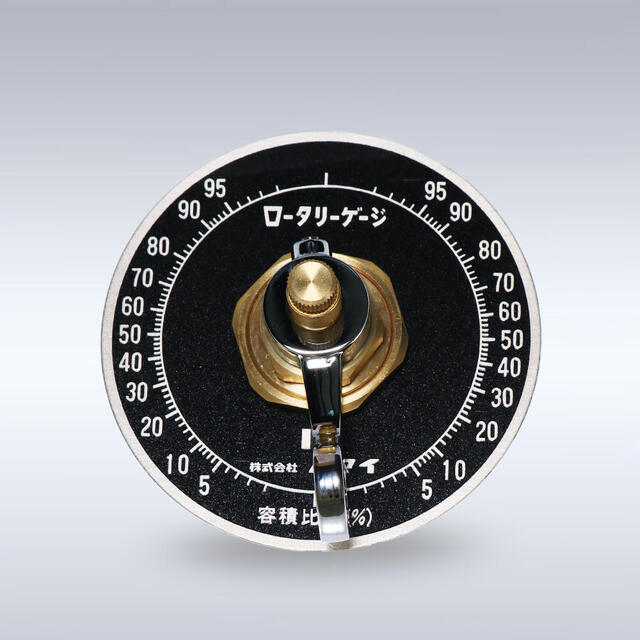

B-NO.2型 大容器用ロータリーゲージ
大容器用ロータリー式液面計(TP3.5M)
黄銅製の大容器用ロータリーゲージ。
使用条件
| 耐圧試験圧力 | 3.5MPa以上 |
|---|---|
| 気密試験圧力 | 2.10MPa以上 |
部品仕様
※左右にスワイプしてご覧ください
| 部品名 | 材質 | |
| 1 | ボディ | Ｃ3771 |
| 2 | グランドナット | Ｃ3604 |
| 3 | Oリング | NBR |
| 4 | グランドパッキン | PTFE |
| 5 | スピンドル | Ｃ3604 |
| 6 | プラグ | Ｃ3604 |
| 7 | プラグシート | NBR |
| 8 | 押えナット | Ｃ3604 |
| 9 | 指示板 | Ｃ2801P |
| 10 | インジケータ | Ｃ3771(ｸﾛﾑめっき) |
| 11 | セットスクリュー | SUSXM7 |
| 12 | スプリング | SUS304-WPB |
| 13 | スプリング受け | Ｃ3604 |
| 14 | バックパッキン | NBR |
| 15 | ストッパ | Ｃ3604 |
| 16 | サイホン管(A) | C2700T(O) |
| 17 | サイホン管(B) | C2700T(H) |
