SV-4B-φ19-NO.8型 大容器用安全弁

φ19・大容器用安全弁

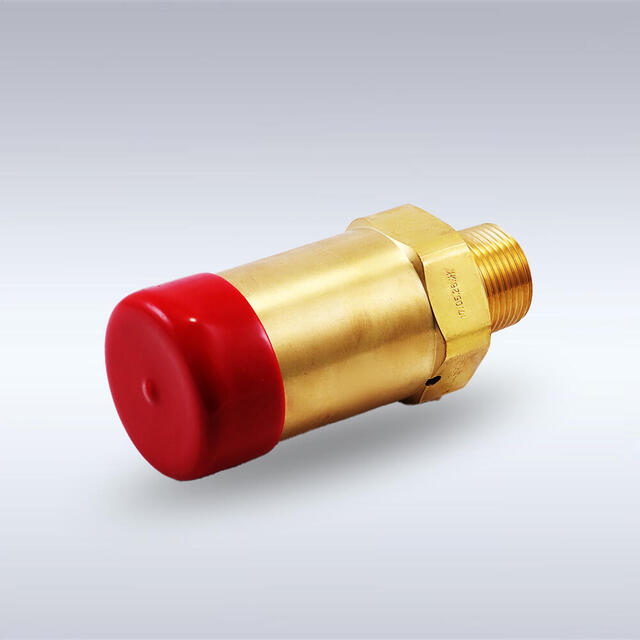

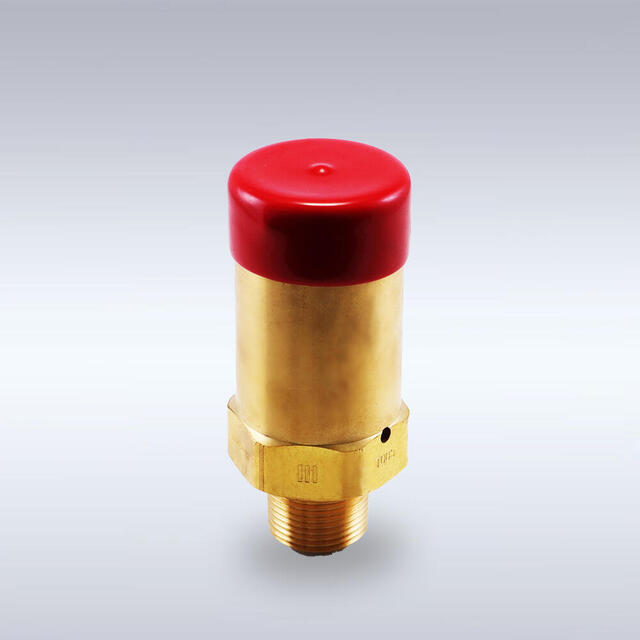

SV-4B-φ19-NO.8型 大容器用安全弁
  • SV-4B-φ19-NO.8型 大容器用安全弁
  • SV-4B-φ19-NO.8型 大容器用安全弁

φ19・黄銅製の大容器用安全弁。



使用条件

耐圧試験圧力 3.5MPa
気密試験圧力 2.10MPa
安全装置の作動 吹始め圧力 2.80~2.41MPa
吹始め圧力 2.80~2.41MPa

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ C3771
2 ケレップ C3604
3 ケレップシート PTFE
4 ワッシャー C3604
5 ビス SUS304
6 スプリング SUS304-WPB
7 スプリング押え C3604
8 スクリューリベット SWRM(黄銅めっき)
9 スプリング受皿 C3604
10 安全弁保護キャップ 軟質塩化ビニール(赤色着色)

製品取扱上のご注意

・安全弁は精密にセットされています。外力を与えますと、ガス漏れ等によって事故に繋がる危険性がありますので、みだりに触れないで下さい。

・安全弁にはサビ・ゴミ等の予防のため保護キャップをつけております。装着されていないバルブには必ずつけて下さい。
