50LW(TP2.9M)-NO.53型 LPガス自動車容器用充てんバルブ

LPガス対応・自動車容器用充てんバルブ

50LW(TP2.9M)-NO.53型 LPガス自動車容器用充てんバルブ
  • 50LW(TP2.9M)-NO.53型 LPガス自動車容器用充てんバルブ
  • 50LW(TP2.9M)-NO.53型 LPガス自動車容器用充てんバルブ
  • 50LW(TP2.9M)-NO.53型 LPガス自動車容器用充てんバルブ
  • 50LW(TP2.9M)-NO.53型 LPガス自動車容器用充てんバルブ

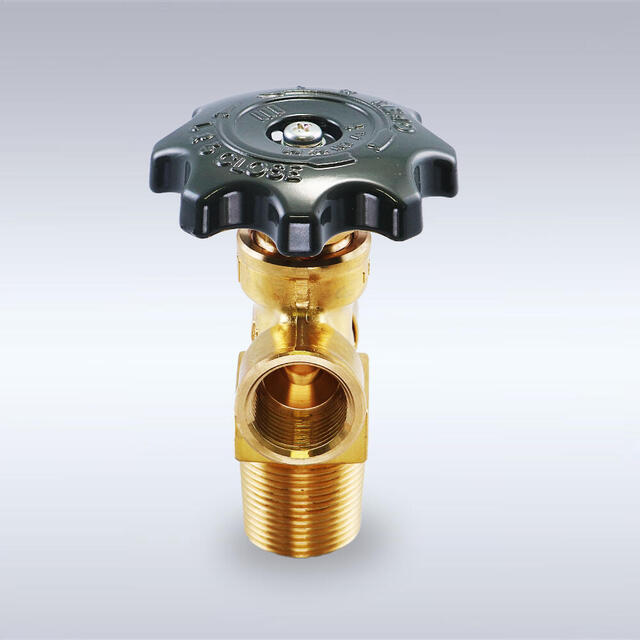

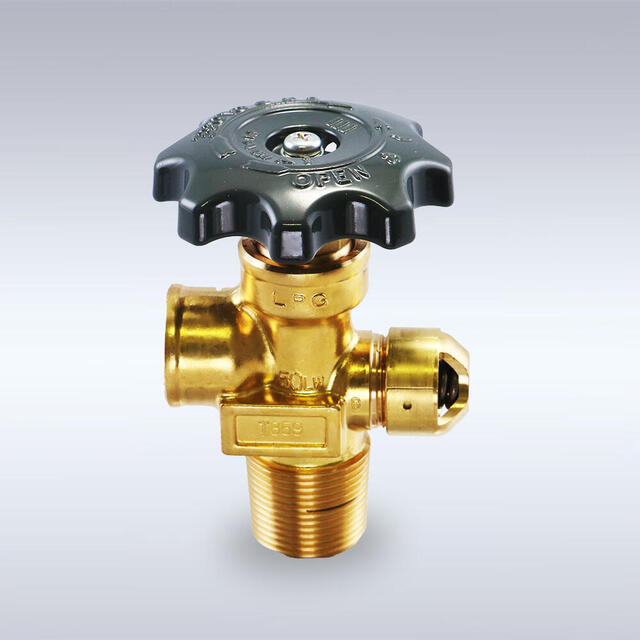

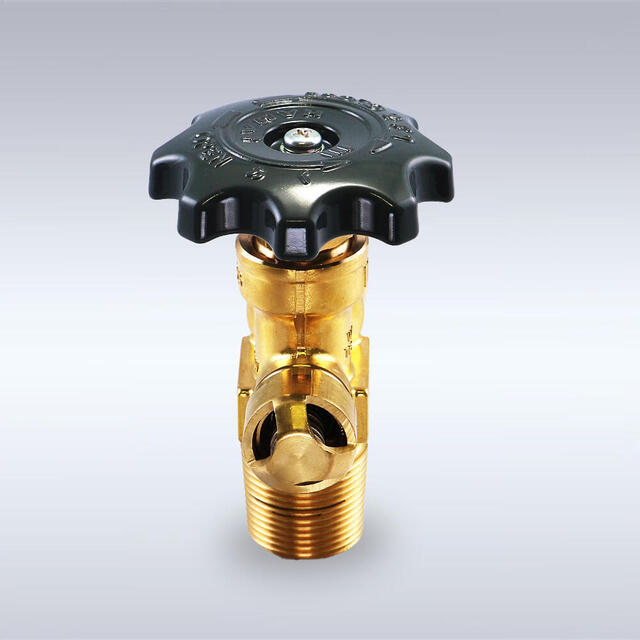

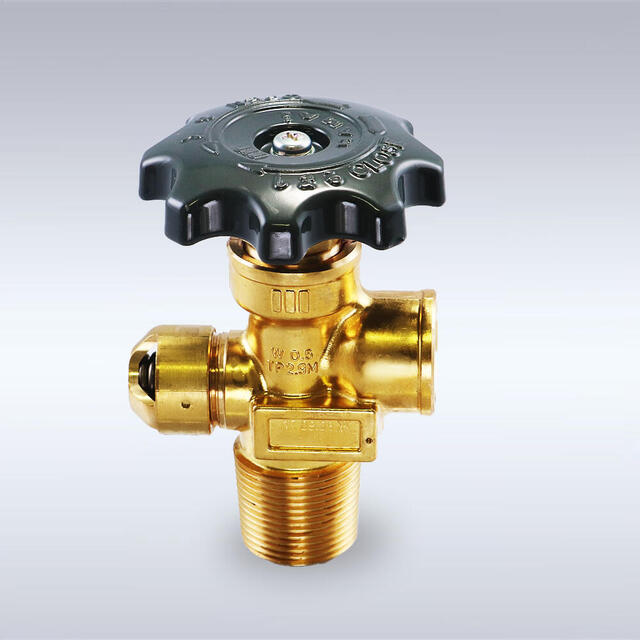

充てん弁と安全弁が一体型となった、黄銅製LPガス自動車容器用充てんバルブ。



■普通バルブ(V2ねじ)における締め付けトルクの推奨値

鋼製容器:196~294N・m
アルミ容器:98~147N・m
〔参考文献:高圧ガス容器再検査及び設置基準(LPガス編) (一社)全国高圧ガス容器検査協会〕



使用条件

耐圧試験圧力 2.9MPa以上
気密試験圧力 1.74MPa以上
安全装置の作動 吹始め圧力 2.32~1.92MPa以上
吹止り圧力 2.32~1.74MPa以上

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ C3771
2 ケレップ C3604
3 ケレップシート 66-ナイロン(青色着色)
4 Oリング NBR
5 スピンドル C3604
6 パッキン 66-ナイロン(緑色着色)
7 グランドナット C3604
8 ハンドル ADC12(灰色塗装)
9 スプリングワッシャー+ビス SWRH+SWRM(亜鉛めっき)
10 安全弁ケレップ C3604
11 安全弁ケレップシート NBR
12 スプリング受け SUS304
13 スプリング SUS304-WPB
14 安全弁キャップ C3602
15 安全弁保護キャップ 軟質ポリエチレン(黒色着色)

製品取扱上のご注意

・ハンドルを開けた時、全開より半回転程戻してご使用下さい。

・ハンドルの過大なトルクでの開閉は避けて下さい。破損または機能の低下となります。

・安全弁は精密にセットされています。外力を与えますと、ガス漏れ等によって事故に繋がる危険性がありますので、 みだりに触れないで下さい。

・安全弁にはサビ・ゴミ等の予防のため保護キャップをつけております。装着されていないバルブには必ずつけて下さい。
