MV-50-NO.3型 LPガス自動車容器用充てんバルブ

LPガス対応。ハンドルなしタイプの自動車容器用充てんバルブ

MV-50-NO.3型 LPガス自動車容器用充てんバルブ
  • MV-50-NO.3型 LPガス自動車容器用充てんバルブ
  • MV-50-NO.3型 LPガス自動車容器用充てんバルブ
  • MV-50-NO.3型 LPガス自動車容器用充てんバルブ
  • MV-50-NO.3型 LPガス自動車容器用充てんバルブ

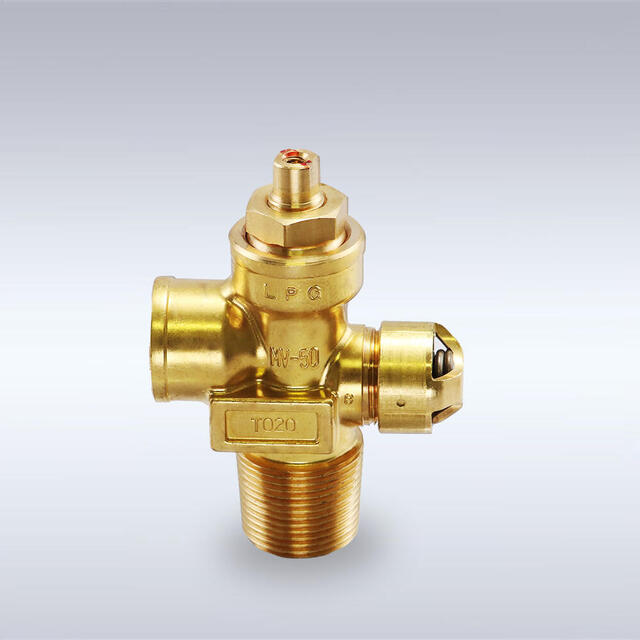

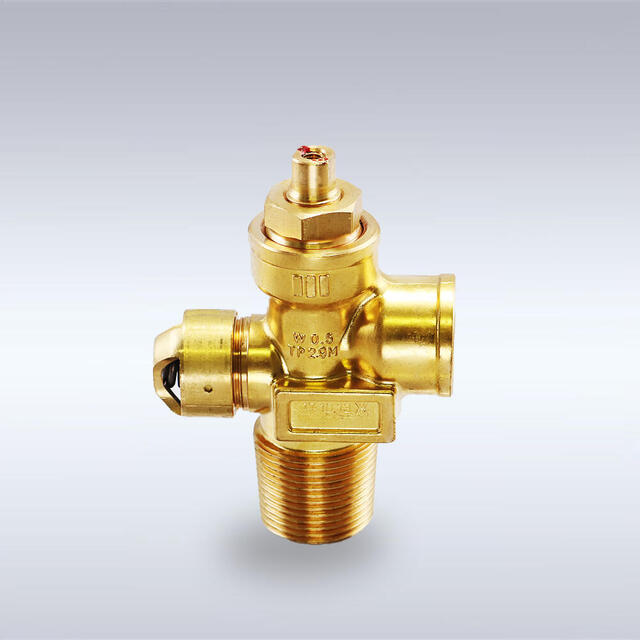

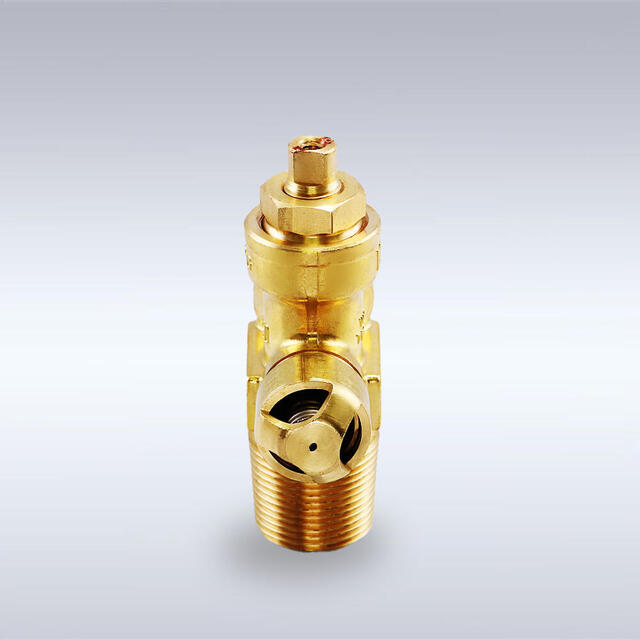

充てん弁、安全弁が一体型の黄銅製LPガス自動車容器用充てんバルブ。

ハンドルなしタイプで、正確な安全弁作動を可能にするスプリング受け皿を搭載しています。



■V2ねじにおける締め付けトルクの推奨値

鋼製容器:196~294N・m

アルミ容器:98~147N・m

〔参考文献:高圧ガス容器再検査及び設置基準(LPガス編) (一社)全国高圧ガス容器検査協会〕



使用条件

耐圧試験圧力 2.9MPa以上
気密試験圧力 1.74MPa以上
安全装置の作動 吹始め圧力 2.32~1.92MPa以上
吹止り圧力 2.32~1.74MPa以上

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ C3771
2 ケレップ C3604
3 ケレップシート 66ナイロン(青色着色)
4 Oリング NBR
5 スピンドル C3604
6 パッキン 66ナイロン(緑色着色)
7 グランドナット C3604
8 安全弁ケレップ C3604
9 安全弁ケレップシート NBR
10 スプリング受け SUS304
11 スプリング SUS304-WPB
12 安全弁キャップ C3602

製品取扱上のご注意

・ハンドルを開けた時、全開より半回転程戻してご使用下さい。

・ハンドルの過大なトルクでの開閉は避けて下さい。破損または機能の低下となります。

・安全弁は精密にセットされています。外力を与えますと、ガス漏れ等によって事故に繋がる危険性がありますので、 みだりに触れないで下さい。

・安全弁にはサビ・ゴミ等の予防のため保護キャップをつけております。装着されていないバルブには必ずつけて下さい。
