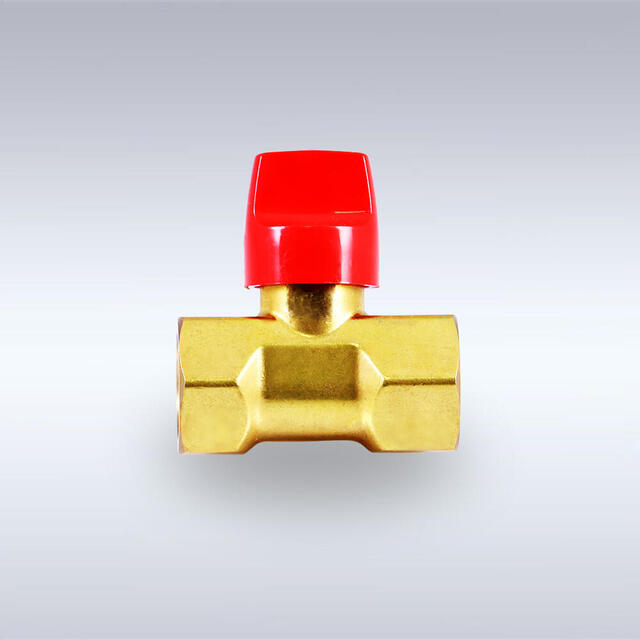

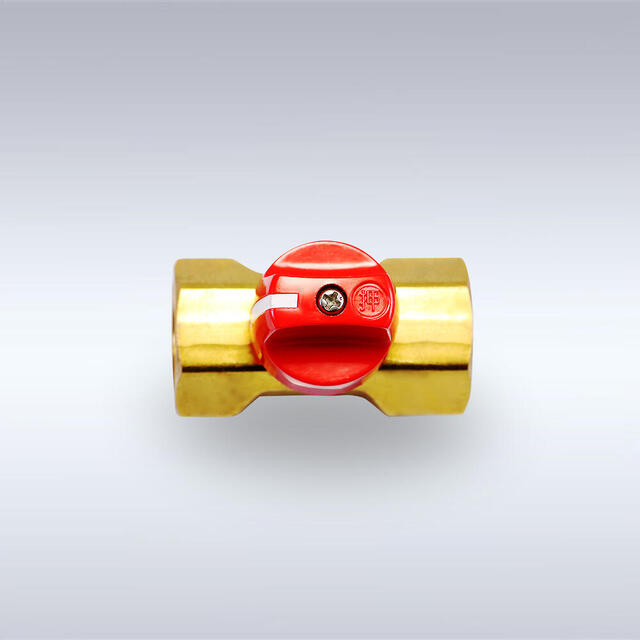

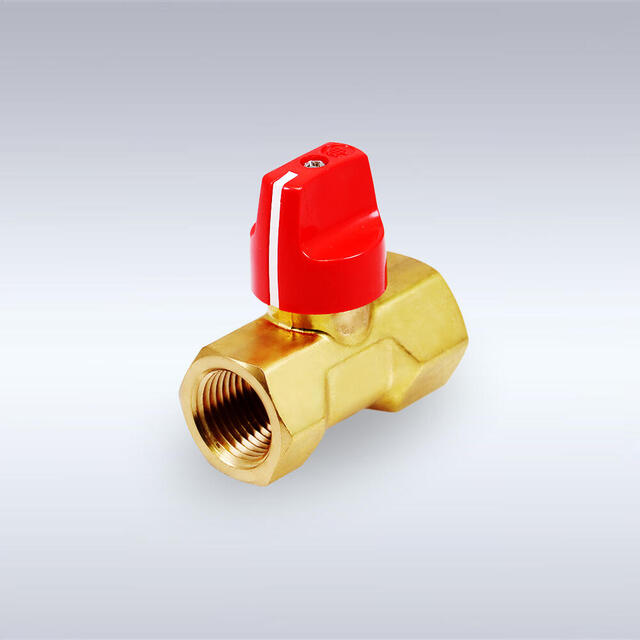

BBS-B77型 ロック機能付き つまみハンドル型 黄銅製ボールバルブ（08A～15A）
安全・安心をより確実に。ワンタッチロック機能を搭載（RoHS対応）
ワンタッチで全開／全閉状態に固定できる黄銅製ボールバルブ。ハマイ独自のロック機能により、不意のハンドル接触による事故を防止、安全性を向上します。コンパクトなつまみハンドルで、狭所への設置に最適です。RoHS対応。
人・物の接触や振動等によりハンドルが意図せず開閉するなどの事故を防止、装置・配管設備の故障防止や安全対策として効果を発揮します。
また、黄銅鍛造材による高靱性ボディを採用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。
また、レバーハンドルよりもさらにコンパクトなつまみハンドルを採用。非常に狭いスペースにおいても使用可能です。
なお、本製品をベースとしたオーダーメイド（仕様変更）も可能です。
【型番】
BBS-B77型
【スペック】
呼び径： 08A～15A
最高使用圧力：1.96MPa
使用温度範囲：-10℃～+120℃（不凍）
流体：水、油、ガス他
製品紹介ビデオ
ロック機能付きボールバルブについて、実演ビデオにより解説いたします。
ハマイ独自の安全設計により、全開／全閉の状態でロックがかかる安全設計。ハンドルに人や物が接触することによる思わぬ事故を防ぎます。
特長
・ハンドルロック機能を搭載。全開/全閉状態で確実なロックが可能。
・狭所配管に適した、コンパクトなつまみハンドルを採用。
・熱間鍛造による、継ぎ目のないワンピース（一体型）構造の高靱性ボディにより、外部漏れリスクを最小化。
・遊動ボール弁構造を採用。
（遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります）
・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・内圧による気密効果とコニカルスプリング（皿バネ）によるスプリング効果により、気密性をさらにアップ。
・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
使用条件
| 最高使用圧力 | 1.96MPa | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用温度範囲 | -10℃～+120℃（不凍） | ||||||||||||||||||||||||||||||||||||||||
| 使用流体 | 水、油、ガス（※）他 | ||||||||||||||||||||||||||||||||||||||||
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
| 部品名 | 材質 | ||||||||||||||||||||||||||||||||||||||||
| 1 | ボディ | C3771 | |||||||||||||||||||||||||||||||||||||||
| 2 | エンドキャップ | C3604 | |||||||||||||||||||||||||||||||||||||||
| 3 | ボール | C3604(クロムメッキ) | |||||||||||||||||||||||||||||||||||||||
| 4 | シート | PTFE | |||||||||||||||||||||||||||||||||||||||
| 5 | ステム | C3604 | |||||||||||||||||||||||||||||||||||||||
| 6 | スプリング | SUS304 | |||||||||||||||||||||||||||||||||||||||
| 7 | スピンドル | C3604 | |||||||||||||||||||||||||||||||||||||||
| 8 | ストッパ | SUS430 | |||||||||||||||||||||||||||||||||||||||
| 9 | ハンドル | PBT | |||||||||||||||||||||||||||||||||||||||
| 10 | 防水キャップ | PP | |||||||||||||||||||||||||||||||||||||||
| 11 | パッキン | PTFE（グラスファイバー入り） | |||||||||||||||||||||||||||||||||||||||
| 12 | Oリング | NBR | |||||||||||||||||||||||||||||||||||||||
| 13 | ビス | SUS304 | |||||||||||||||||||||||||||||||||||||||
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
製品寸法及び図面
※左右にスワイプしてご覧ください
※アイコンの上で右クリックして「対象をファイルに保存」で保存できます
| 製品名 | ねじ込み径 | 口径（mm） | 面間（mm) | DXFダウンロード | pdfダウンロード | ||||||||||||||||||||||||||||||||||||
| BBS-B77-08Rc | Rc1/4 | 6 | 40 | ー | ー | ||||||||||||||||||||||||||||||||||||
| BBS-B77-10Rc | Rc3/8 | 7.5 | 44.5 | ー | ー | ||||||||||||||||||||||||||||||||||||
| BBS-B77-15Rc | Rc1/2 | 9 | 54.5 | ー |
ー |
