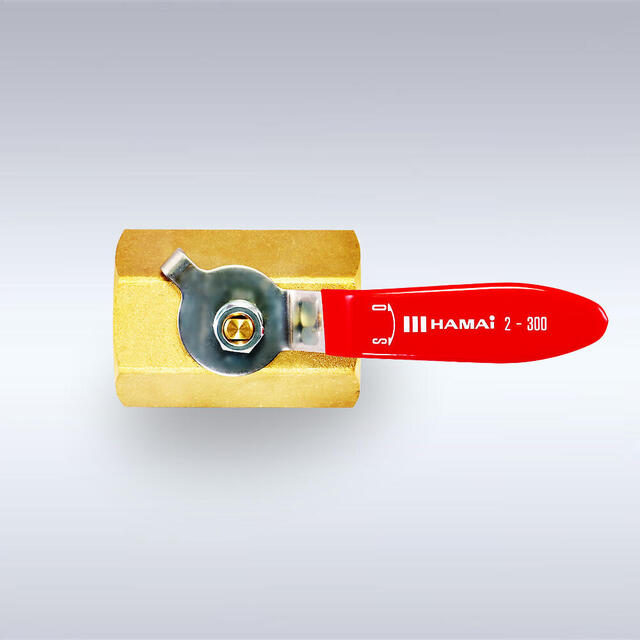

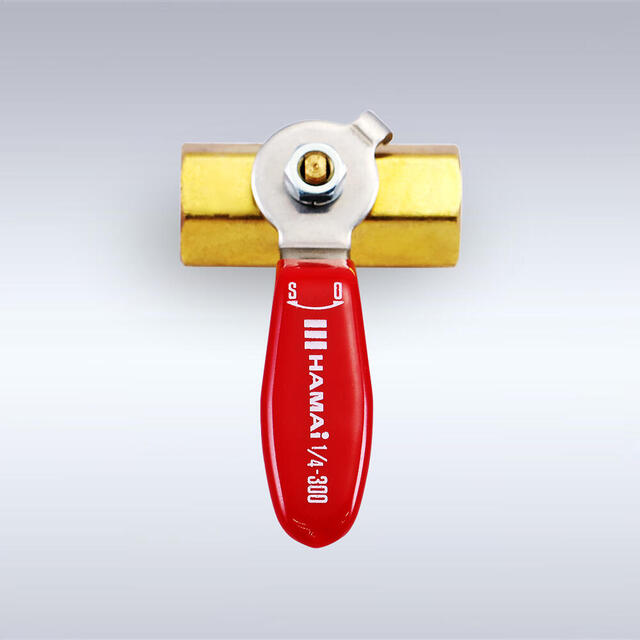

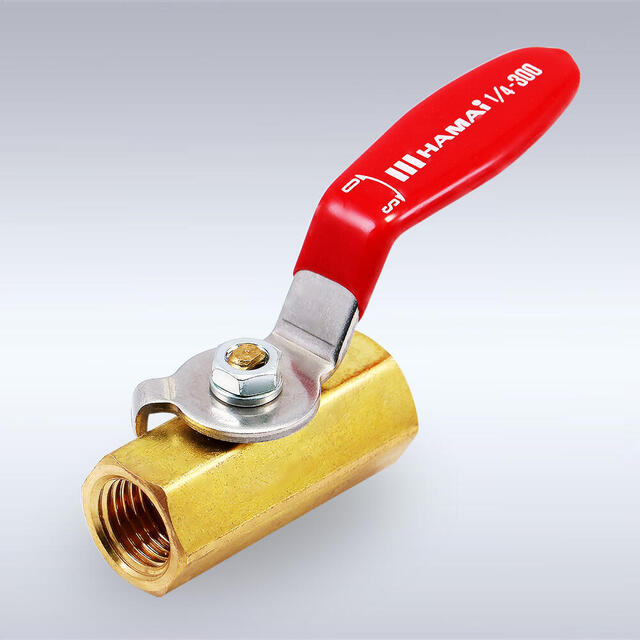

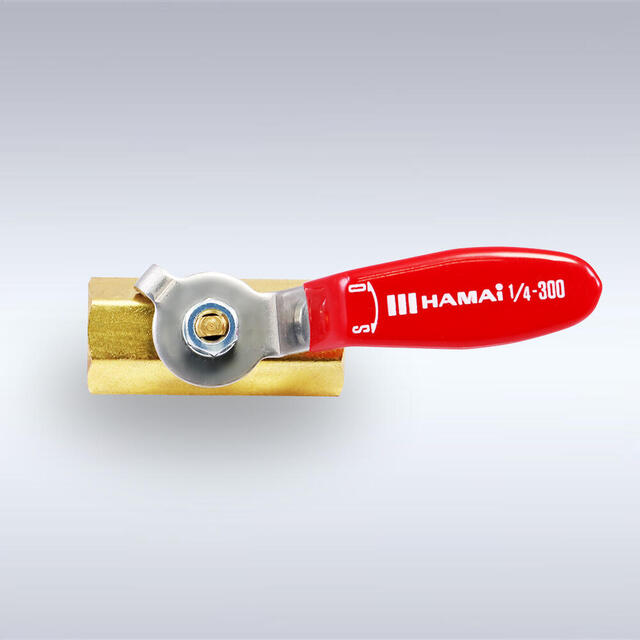

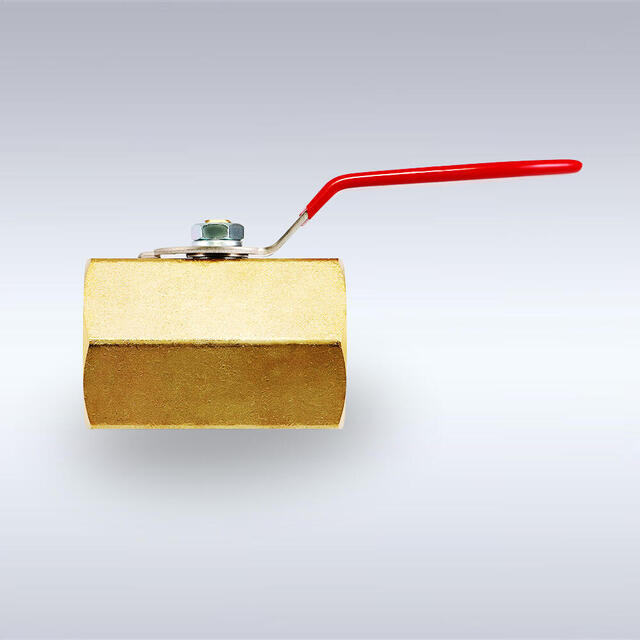

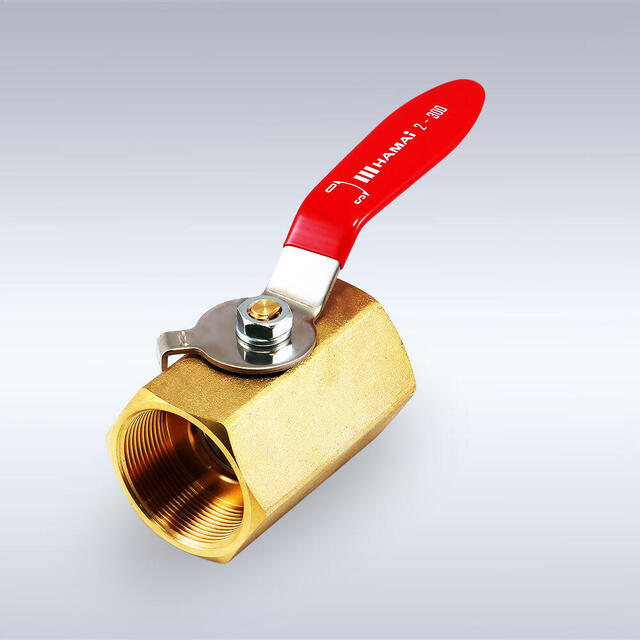

BBS-01/600型 レバーハンドル型 黄銅製ボールバルブ(08A~50A)
汎用性・経済性を重視した、黄銅製スタンダードモデル
ワンピース(一体型)構造の鍛造ボディにより、高靱性で漏れを最小限に抑制した、ハマイの黄銅製ボールバルブのスタンダードモデル。操作しやすいレバーハンドルを採用しました。
また、主要部品に黄銅鍛造材を使用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しています。
六角形のボディは作業性に優れ、コンパクト設計により、スペースが限られる狭所での配管や、小型化が求められる装置での使用に最適です。
なお、本製品をベースとしたオーダーメイド(仕様変更)も、多数の実績があります。
【型番】
BBS-01型・BBS-600型
【スペック】
呼び径:BBS-01型(08A~25A)、BBS-600型(32A~50A)
最高使用圧力:1.96MPa
使用温度範囲:-10℃~+120℃(不凍)
流体:水、油、ガス他
特長
・操作性に優れたレバーハンドルを採用。
・熱間鍛造による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。
・遊動ボール弁構造を採用。
(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)
・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。
・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
・ハマイ規格の各グレードに対応した、禁油仕様もラインナップ(BBS-92/621型)。
使用条件
最高使用圧力 | 1.96MPa | ||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
使用温度範囲 | -10℃~+120℃(不凍) | ||||||||||||||||||||||||||||||||||||||||
使用流体 | 水、油、ガス(※)他 | ||||||||||||||||||||||||||||||||||||||||
Cv値(08A) | 1.4 | ||||||||||||||||||||||||||||||||||||||||
Cv値(10A) | 3.5 | ||||||||||||||||||||||||||||||||||||||||
Cv値(15A) | 5.0 | ||||||||||||||||||||||||||||||||||||||||
Cv値(20A) | 10.1 | ||||||||||||||||||||||||||||||||||||||||
Cv値(25A) | 17.5 | ||||||||||||||||||||||||||||||||||||||||
Cv値(32A) | 26.5 | ||||||||||||||||||||||||||||||||||||||||
Cv値(40A) | 35.3 | ||||||||||||||||||||||||||||||||||||||||
Cv値(50A) | 64.7 |
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。
※低温での使用時は、バルブの構造上エンドキャップ側を入り口としてください(サイズ08A・10A)。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
部品名 | 材質 | ||||||||||||||||||||||||||||||||||||||||
1 | ボディ | C3771 | |||||||||||||||||||||||||||||||||||||||
2 | エンドキャップ | C3604 | |||||||||||||||||||||||||||||||||||||||
3 | ボール | C3604(クロムメッキ) | |||||||||||||||||||||||||||||||||||||||
4 | シート | PTFE | |||||||||||||||||||||||||||||||||||||||
5 | ステム | C3604(08AはC4641) | |||||||||||||||||||||||||||||||||||||||
6 | ハンドル | SUS430(ビニールコーティング) | |||||||||||||||||||||||||||||||||||||||
7 | グランドワッシャー | SPCC(クロメート処理) | |||||||||||||||||||||||||||||||||||||||
8 | パッキン | PTFE(グラスファイバー入り) | |||||||||||||||||||||||||||||||||||||||
9 | パッキン | PTFE(グラスファイバー入り) | |||||||||||||||||||||||||||||||||||||||
10 | コニカルスプリング | SUS304 | |||||||||||||||||||||||||||||||||||||||
11 | スプリングワッシャー | SWRH(クロメート処理) | |||||||||||||||||||||||||||||||||||||||
12 | ナット | SWCH(クロメート処理) |
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
