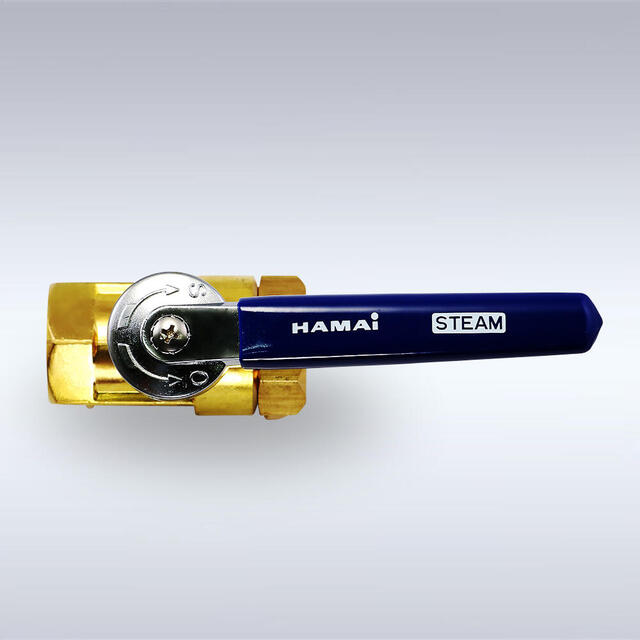

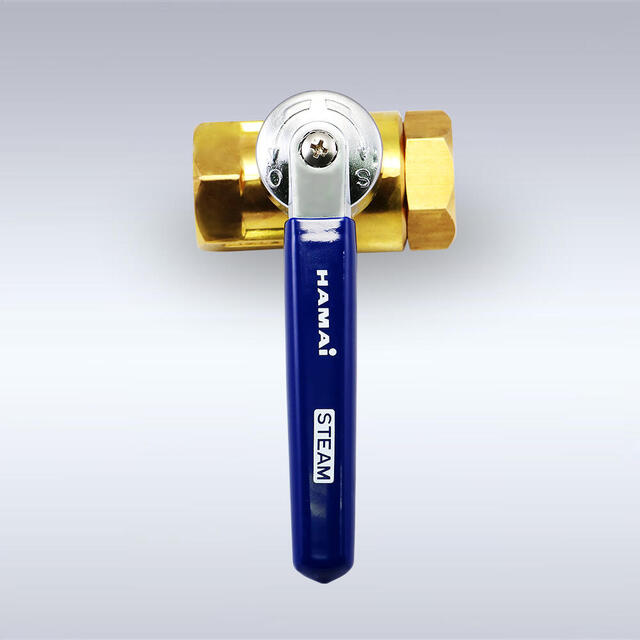

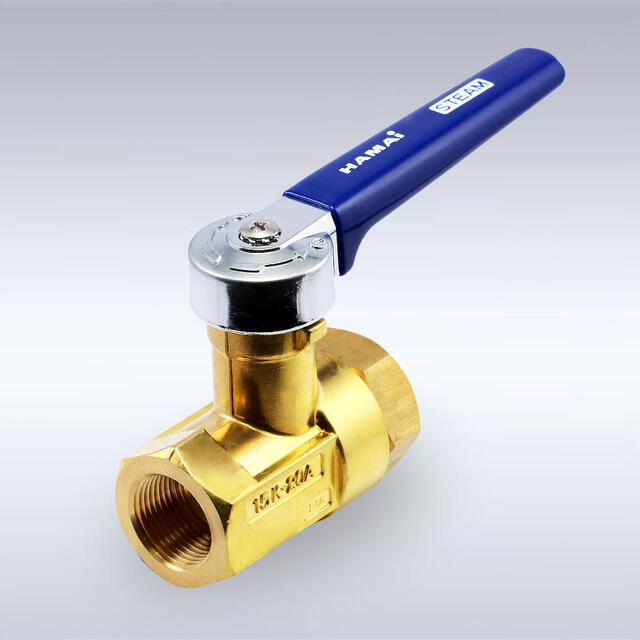

RBS-77型 本格的スチーム用 黄銅製ボールバルブ(15A~25A)

最高200℃の高温に対応。使い勝手を考慮したロングネック仕様

RBS-77型 本格的スチーム用 黄銅製ボールバルブ(15A~25A)
  • RBS-77型 本格的スチーム用 黄銅製ボールバルブ(15A~25A)
  • RBS-77型 本格的スチーム用 黄銅製ボールバルブ(15A~25A)
  • RBS-77型 本格的スチーム用 黄銅製ボールバルブ(15A~25A)
  • RBS-77型 本格的スチーム用 黄銅製ボールバルブ(15A~25A)

最高200℃までの高温に対応した、本格的スチーム用の黄銅製ボールバルブ。長時間使用に対する高耐久設計で、断熱・保温材の巻きやすいロングネックを採用。各種生産設備・工場設備などの蒸気用配管に最適です。



グランド部に、シール効果の高い形状のパッキンをダブル搭載、コニカルスプリングが熱変形およびシールの面圧の低下を防ぎ、長時間の使用を可能にしています。



また、黄銅鍛造材による高靱性ボディを採用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。万一の場合は、グランドナットを増し締めできる構造となっており、安全性の高さも特長の一つです。



各種生産設備・工場設備などの蒸気用配管はもちろん、通常の配管でもご使用いただけます。



なお、本製品をベースとしたオーダーメイド(仕様変更)も、多数の実績があります。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

RBS-77型



【スペック】

呼び径:15A~25A

最高使用圧力:1.47MPa

使用温度範囲:-10℃~+200℃(不凍)

流体:蒸気



特長

・最高200℃までの高温に対応した本格的スチーム用。

・断熱・保温材を巻きやすいロングネックタイプ。

・グランド部のコニカルスプリングが、熱変形およびシールの面圧の低下を防ぎ、長時間使用を実現。

・万一の場合は、ハンドルを外し、セットスクリューを緩めてグランドナットを増し締めできる構造で安心。

・熱間鍛造による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

使用条件



最高使用圧力 1.47MPa
使用温度範囲 -10℃~+200℃(不凍)
使用流体 蒸気

※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。

※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ C3771
2 エンドキャップ C3771
3 ボール C3604(クロムメッキ)
4 シート PTFE(グラスファイバー入り)
5 ステム C3604
6 ハンドル ZDC2(クロムメッキ)
7 スラストワッシャー PTFE
8 アダプタ C3604
9 グランドリング C3604
10 グランドパッキン(A) PTFE(グラスファイバー入り)
11 グランドパッキン(B) PTFE(グラスファイバー入り)
12 ステムベアリング PTFE
13 グランドナット C3604
14 コニカルスプリング SUS304
15 ビス SUS304
16 ツーストロークワッシャー SUS304
17 セットスクリュー SUS304

※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

※アイコンの上で右クリックして「対象をファイルに保存」で保存できます

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
RBS-77-15Rc Rc1/2 11.5 62
RBS-77-20Rc Rc3/4 15 75
RBS-77-25Rc Rc1 20 85
