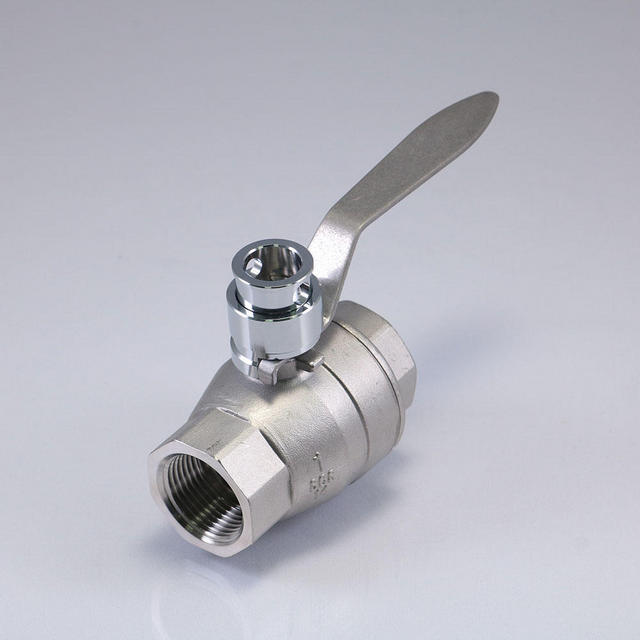

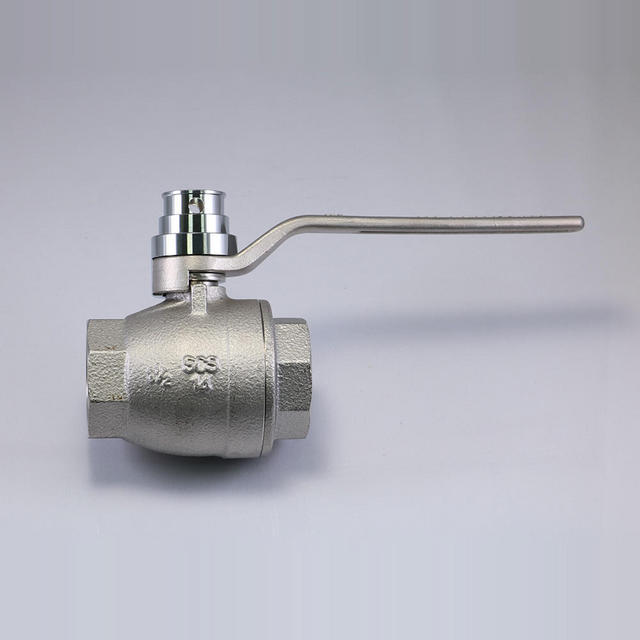

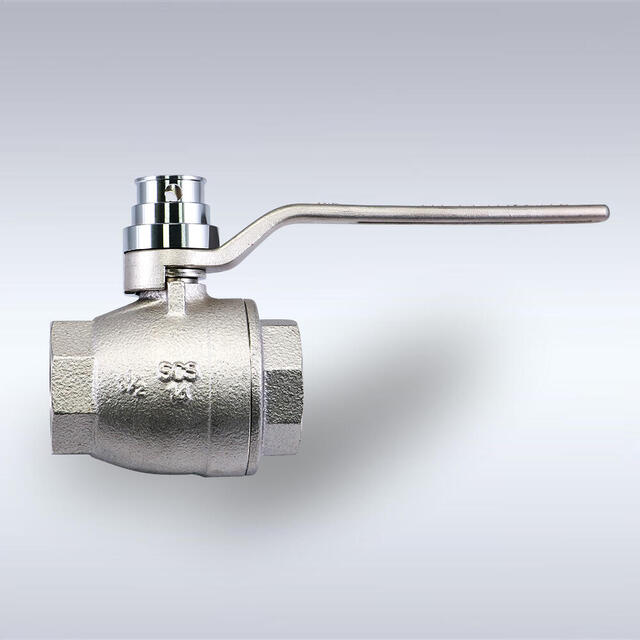

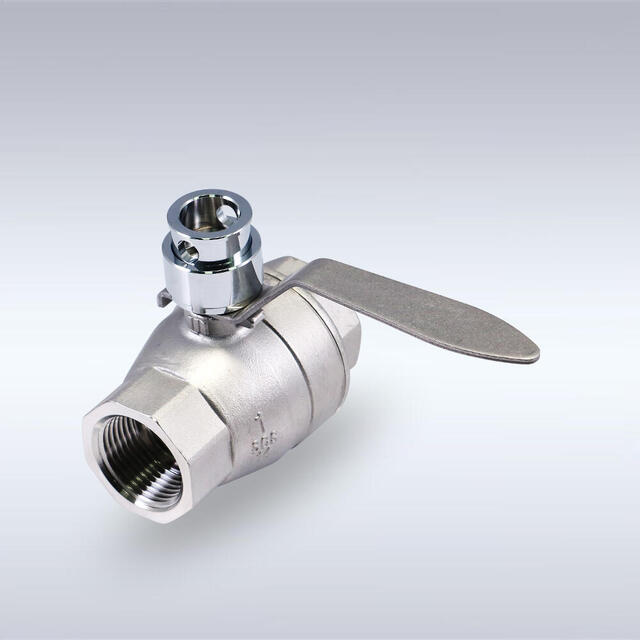

TSS-124型 PCW禁油仕様 RoHS2.0対応 キーロック機能付き ロックアウト フルボア相当 ステンレス製ボールバルブ（08A～50A）
南京錠（別売）によるキーロックが可能なロックアウトボールバルブ フルボア相当モデル
TSS-01型をベースに、南京錠（別売）によるキーロック機能を付加。禁油仕様かつRoHS指令（10物質）に対応したモデル。全開/全閉状態での確実なロックが可能で、ハンドルへの不意の接触や振動等による事故を防止、装置・配管設備の故障防止や、安全対策にも効果的です。
半導体製造装置や設備配管のロックアウトに最適！
炭化水素系洗浄機で部品ごとに脱脂洗浄を行い、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。（禁油洗浄・組立仕様については、こちらをご参照ください）。
また、接続配管内径とバルブのボア径がほぼ同一のフルボア相当仕様のため、全開時の流体抵抗が小さく、圧力損失も最小限に抑制しています。
なお、本製品をベースとしたオーダーメイド（仕様変更）も、多数の実績があります。
【型番】
TSS-124型
【スペック】
呼び径：08A～50A
最高使用圧力：3.92MPa
使用温度範囲：-20℃～+160℃（不凍）
流体：水、油、ガス他
製品紹介ビデオ
ロック機能付きボールバルブについて、実演ビデオにより解説いたします。
ハマイ独自の安全設計により、全開／全閉の状態でロックがかかる安全設計。ハンドルに人や物が接触することによる思わぬ事故を防ぎます。
特長

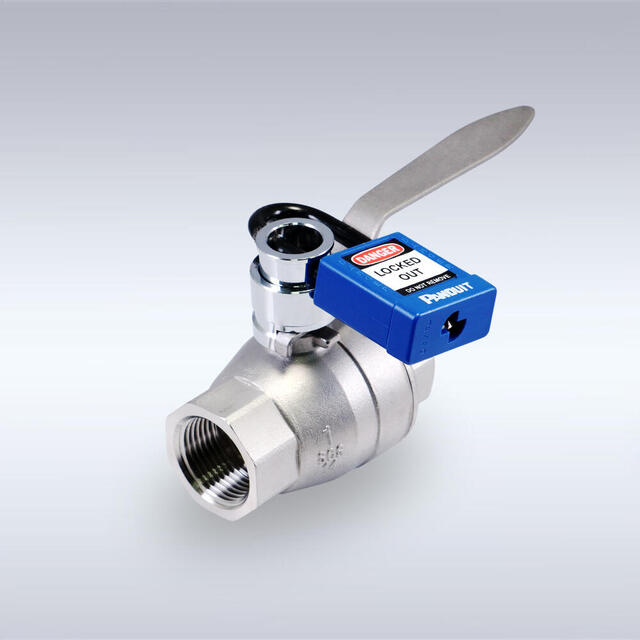

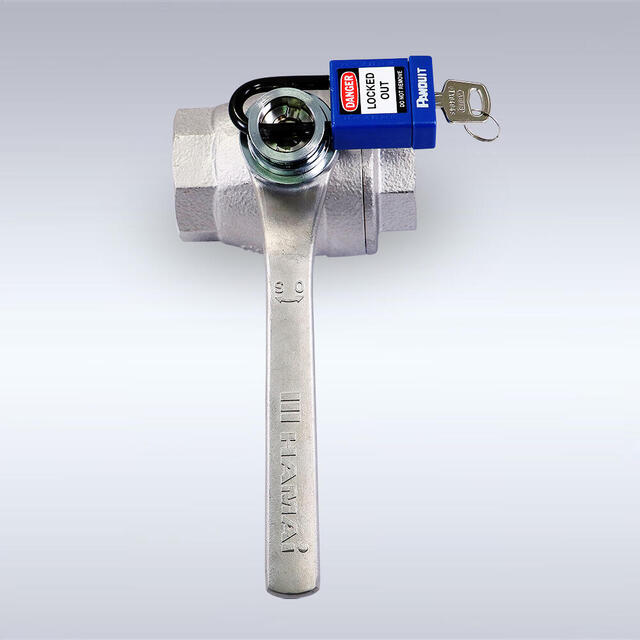

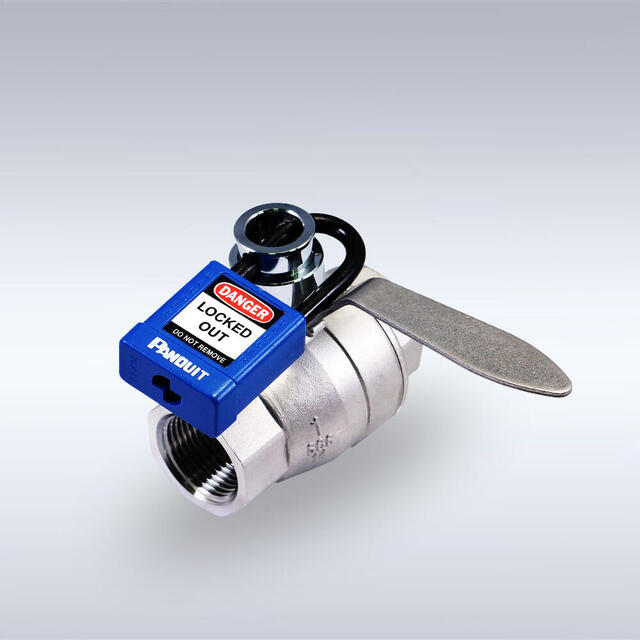

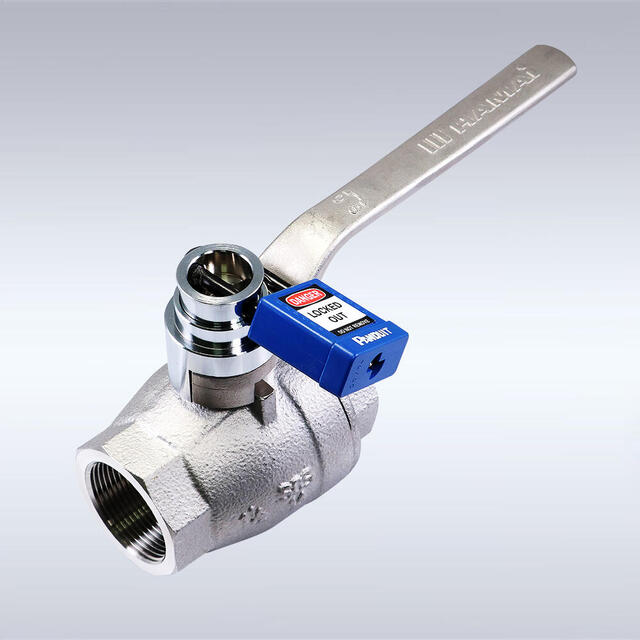

・南京錠（別売）によるキーロック機能付きで、全開・全閉時の確実なロックが可能。
・半導体製造装置や設備配管のロックアウトに最適。
・TSS-01型がベースの禁油仕様かつRoHS指令（10物質）対応モデル（洗浄・組立仕様については、「禁油ボールバルブの洗浄仕様について」をご確認ください）。
・大流量にも対応可能なフルボア相当仕様。
・操作性に優れたレバーハンドルを採用。
・耐食性・耐熱性に優れた、ステンレス鋼（SCS14）を使用（ロック機構部は黄銅製クロムメッキ仕様）。
・ステンレス引抜材（一部押し出し材）による、継ぎ目のないワンピース（一体型）構造の高靱性ボディにより、外部漏れリスクを最小化。
・遊動ボール弁構造を採用
（遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります）
・シートには、耐食性・耐久性に優れたPTFEを採用。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・内圧による気密効果とコニカルスプリング（皿バネ）によるスプリング効果により、気密性をさらにアップ。
・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
使用条件
|
最高使用圧力 |
3.92MPa |
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
使用温度範囲 |
-20℃～+160℃（不凍） |
||||||||||||||||||||||||||||||||||||||||
|
使用流体 |
水、油、ガス（※）他 |
||||||||||||||||||||||||||||||||||||||||
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
|
|
部品名 |
材質 |
|||||||||||||||||||||||||||||||||||||||
|
1 |
ボディ |
SCS14 |
|||||||||||||||||||||||||||||||||||||||
|
2 |
エンドキャップ |
SCS14 |
|||||||||||||||||||||||||||||||||||||||
|
3 |
ボール |
SUS316 |
|||||||||||||||||||||||||||||||||||||||
|
4 |
シート |
PTFE |
|||||||||||||||||||||||||||||||||||||||
|
5 |
ステム |
SUS316 |
|||||||||||||||||||||||||||||||||||||||
|
6 |
ハンドル |
SUS430 |
|||||||||||||||||||||||||||||||||||||||
|
7 |
グランドリング |
SUS303 |
|||||||||||||||||||||||||||||||||||||||
|
8 |
パッキン |
PTFE（グラスファイバー入り） |
|||||||||||||||||||||||||||||||||||||||
|
9 |
ガスケット |
PTFE |
|||||||||||||||||||||||||||||||||||||||
|
10 |
コニカルスプリング |
SUS304 |
|||||||||||||||||||||||||||||||||||||||
|
11 |
ロック |
C3604（クロムメッキ） |
|||||||||||||||||||||||||||||||||||||||
|
12 |
スリーブ |
C3604（クロムメッキ） |
|||||||||||||||||||||||||||||||||||||||
|
13 |
ナット |
SUS304 |
|||||||||||||||||||||||||||||||||||||||
|
14 |
ラベル |
テトロンフィルム |
|||||||||||||||||||||||||||||||||||||||
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
製品寸法及び図面
※左右にスワイプしてご覧ください
|
製品名 |
接続ネジ |
口径（mm） |
面間（mm） |
DXFダウンロード |
pdfダウンロード |
||||||||||||||||||||||||||||||||||||
|
TSS-124-08Rc |
Rc1/4 |
10 |
50 |
－ |
－ |
||||||||||||||||||||||||||||||||||||
| TSS-124-10Rc | Rc3/8 |
10 |
50 |
ー |
ー | ||||||||||||||||||||||||||||||||||||
| TSS-124-15Rc | Rc1/2 | 13 | 65 | ー | ー | ||||||||||||||||||||||||||||||||||||
| TSS-124-20Rc | Rc3/4 | 19 | 70 | ー | ー | ||||||||||||||||||||||||||||||||||||
| TSS-124-25Rc | Rc1 | 25 | 88 | ー | ー | ||||||||||||||||||||||||||||||||||||
|
TSS-124-32Rc |
Rc1・1/4 |
32 |
100 |
ー |
ー |
||||||||||||||||||||||||||||||||||||
|
TSS-124-40Rc |
Rc1・1/2 |
38 |
110 |
ー |
ー |
||||||||||||||||||||||||||||||||||||
|
TSS-124-50Rc |
Rc2 |
51 |
132 |
ー |
ー |
