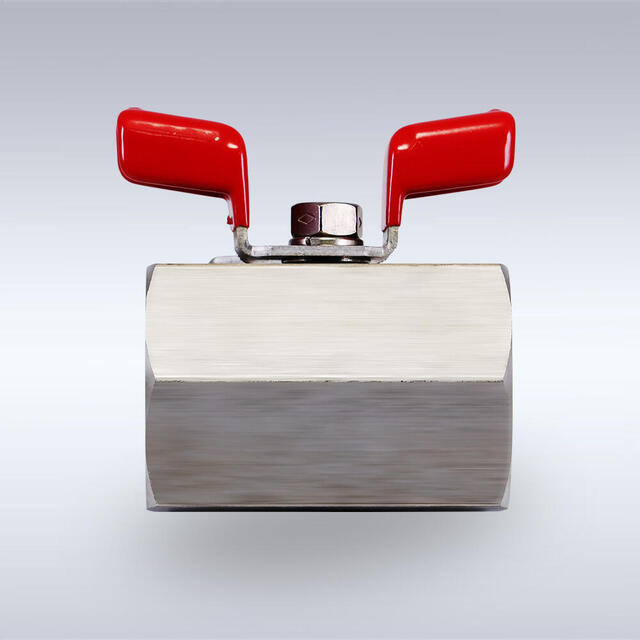

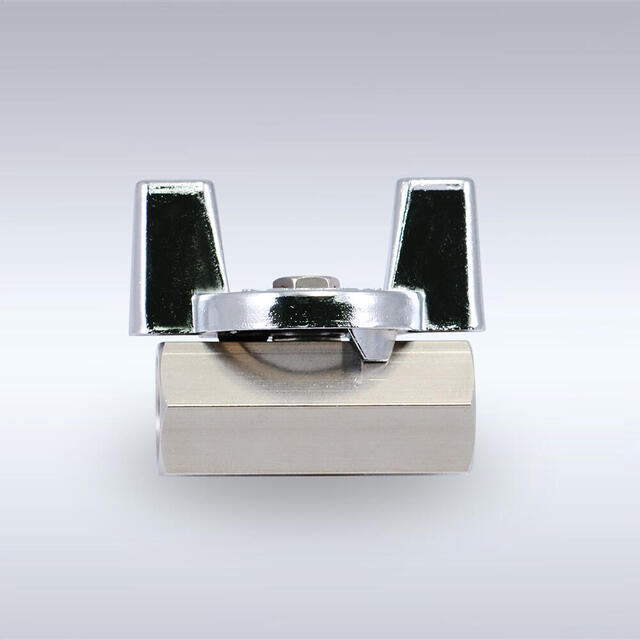

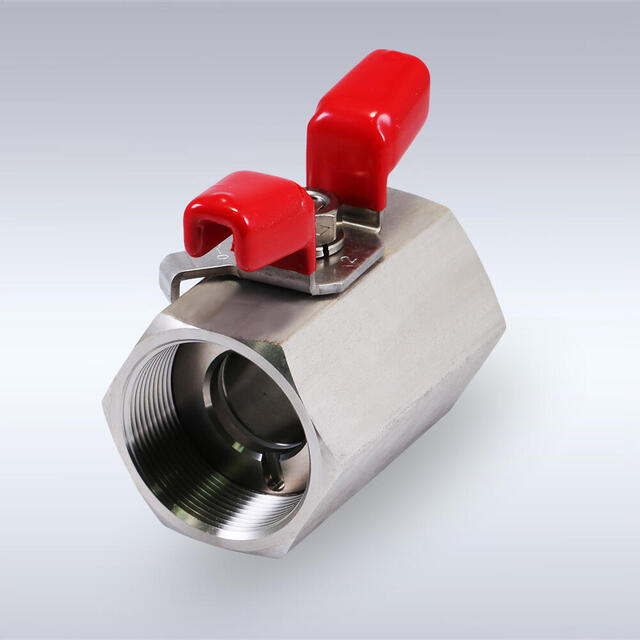

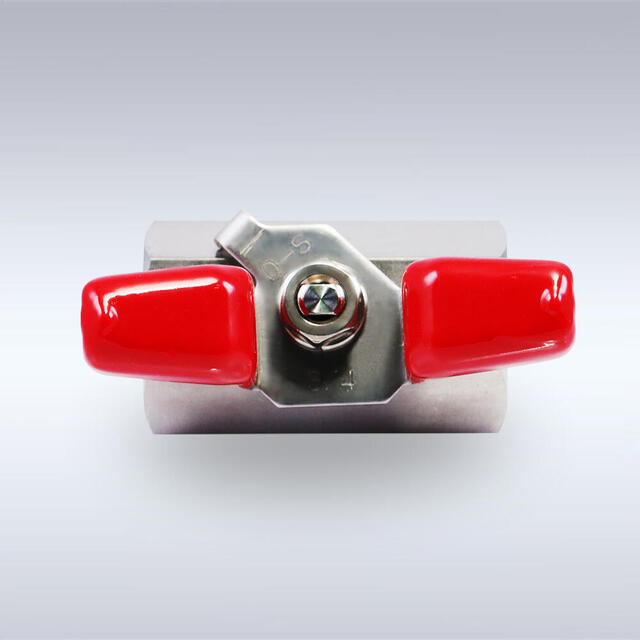

BSS-22/126/822型 蝶ハンドル型 ステンレス製ボールバルブ(08A~50A)
狭小スペースに対応。汎用性の高いステンレス製ボールバルブ
コンパクトな蝶ハンドル/ウイングハンドルを採用。狭所での配管に最適な、ハマイの代表的ステンレス製ボールバルブです。ワンピース(一体型)構造の高靱性鍛造ボディを採用し、漏れを最小限に抑制しました。
また、主要部品にステンレス引抜材(一部押し出し材)を使用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しています。
作業性に優れた六角形のボディ。各種装置・工場設備用配管などはもちろん、蝶ハンドル/ウイングハンドルの採用により、非常に狭いスペースでの配管や小型装置への組込みにも対応可能です。
なお、本製品をベースとしたオーダーメイド(仕様変更)も、多数の実績があります。
【型番】
BSS-22型・BSS-126型・BSS-822型
【スペック】
呼び径:BSS-22型(08A~15A)、BSS-126型(20A・25A)、BSS-822型(32A~50A)
最高使用圧力:3.92MPa
使用温度範囲:-20℃~+180℃(不凍)
流体:水、油、ガス他
特長
・狭所配管に適した、コンパクトな蝶ハンドル/ウイングハンドルを採用。
・耐食性・耐熱性に優れた、ステンレス鋼(SUS316)を使用。
・ステンレス引抜材(一部押し出し材)による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。
・遊動ボール弁構造を採用
(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)
・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。
・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
・ハマイ規格の各グレードに対応した、禁油仕様もラインナップ(BSS-217/273/857型)。
使用条件
最高使用圧力 | 3.92MPa | ||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
使用温度範囲 | -20℃~+180℃(不凍) | ||||||||||||||||||||||||||||||||||||||||
使用流体 | 水、油、ガス(※)他 | ||||||||||||||||||||||||||||||||||||||||
Cv値(08A) | 1.4 | ||||||||||||||||||||||||||||||||||||||||
Cv値(10A) | 3.5 | ||||||||||||||||||||||||||||||||||||||||
Cv値(15A) | 5.0 | ||||||||||||||||||||||||||||||||||||||||
Cv値(20A) | 10.1 | ||||||||||||||||||||||||||||||||||||||||
Cv値(25A) | 17.5 | ||||||||||||||||||||||||||||||||||||||||
Cv値(32A) | 26.5 | ||||||||||||||||||||||||||||||||||||||||
Cv値(40A) | 35.3 | ||||||||||||||||||||||||||||||||||||||||
Cv値(50A) | 64.7 |
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。
※低温での使用時は、バルブの構造上エンドキャップ側を入り口としてください(サイズ08A・10A)。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
部品名 | 材質 | ||||||||||||||||||||||||||||||||||||||||
1 | ボディ | SUS316 | |||||||||||||||||||||||||||||||||||||||
2 | エンドキャップ | SUS316 | |||||||||||||||||||||||||||||||||||||||
3 | ボール | SUS316 | |||||||||||||||||||||||||||||||||||||||
4 | シート | PTFE(グラスファイバー入り) | |||||||||||||||||||||||||||||||||||||||
5 | ステム | SUS316 | |||||||||||||||||||||||||||||||||||||||
6 | ハンドル (~15A) | ZDC2(クロムメッキ) | |||||||||||||||||||||||||||||||||||||||
6 | ハンドル (20A~) | SUS430(ビニールコーティング) | |||||||||||||||||||||||||||||||||||||||
7 | グランドワッシャー | SUS304 | |||||||||||||||||||||||||||||||||||||||
8 | パッキン | PTFE(グラスファイバー入り) | |||||||||||||||||||||||||||||||||||||||
9 | パッキン | PTFE(グラスファイバー入り) | |||||||||||||||||||||||||||||||||||||||
10 | ガスケット | PTFE(08A~25Aは不用) | |||||||||||||||||||||||||||||||||||||||
11 | コニカルスプリング | SUS304 | |||||||||||||||||||||||||||||||||||||||
12 | ワッシャー | SUS304 | |||||||||||||||||||||||||||||||||||||||
13 | ナット | SUS304 |
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
