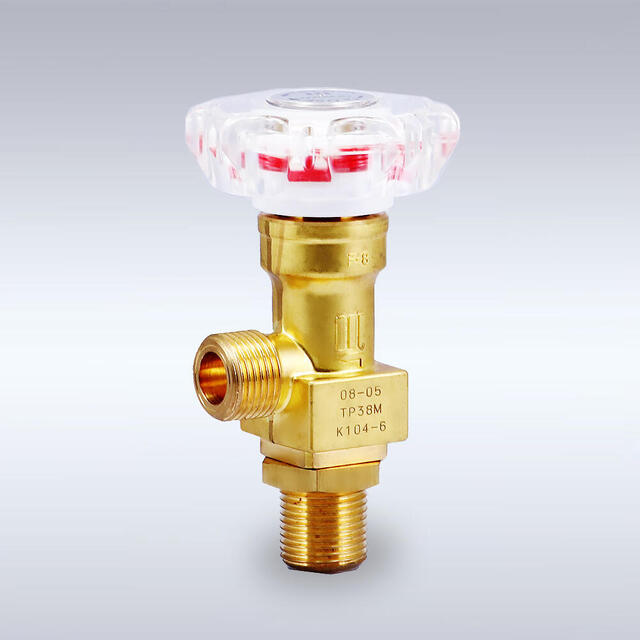

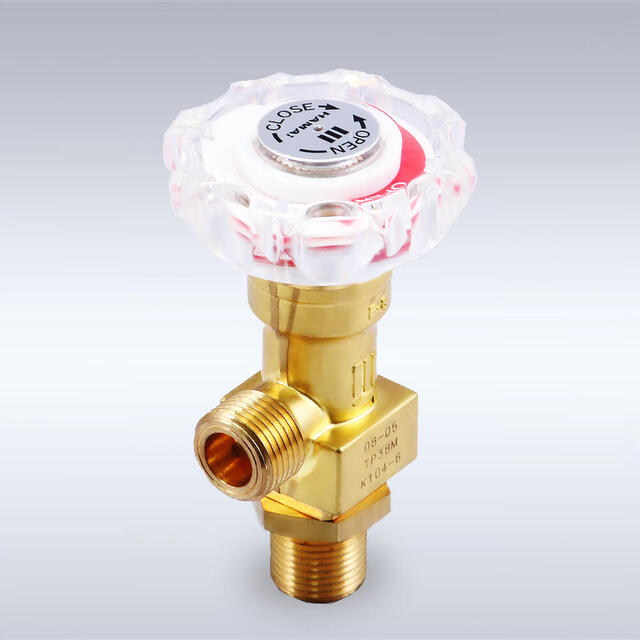

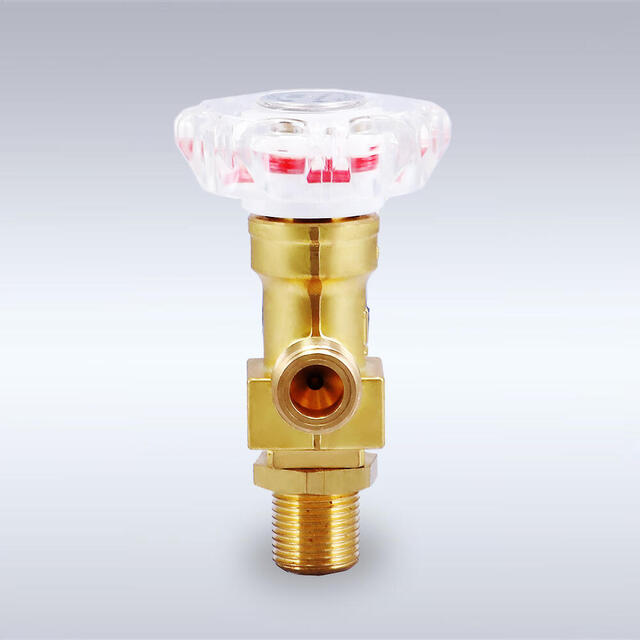

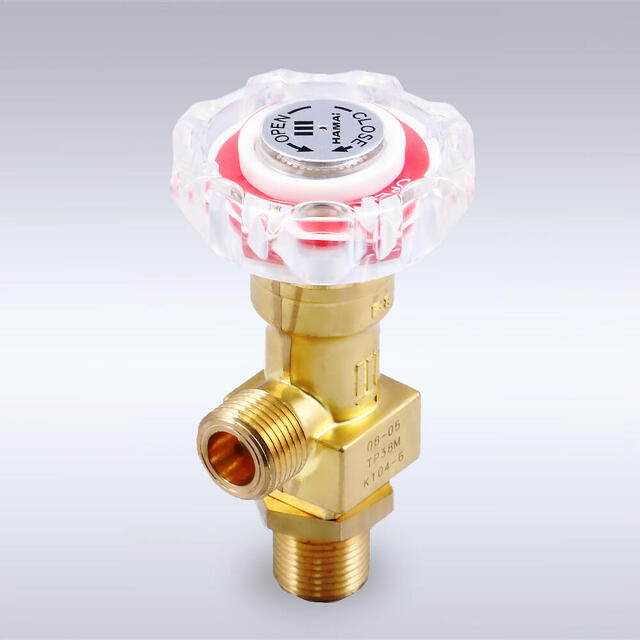

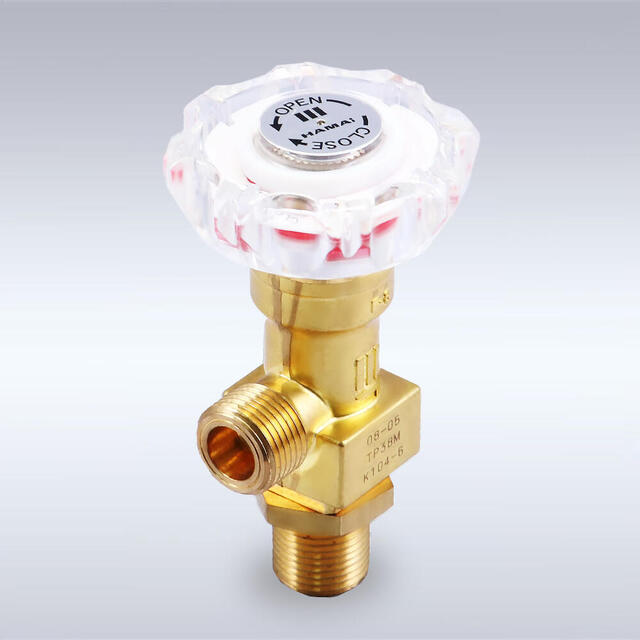

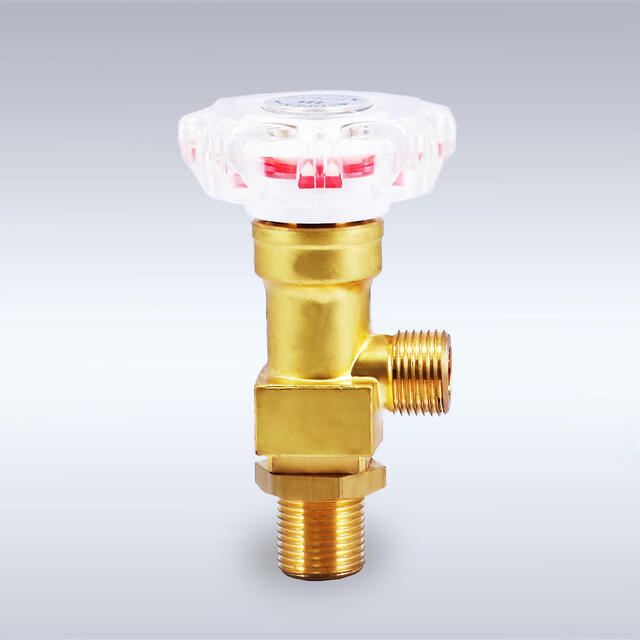

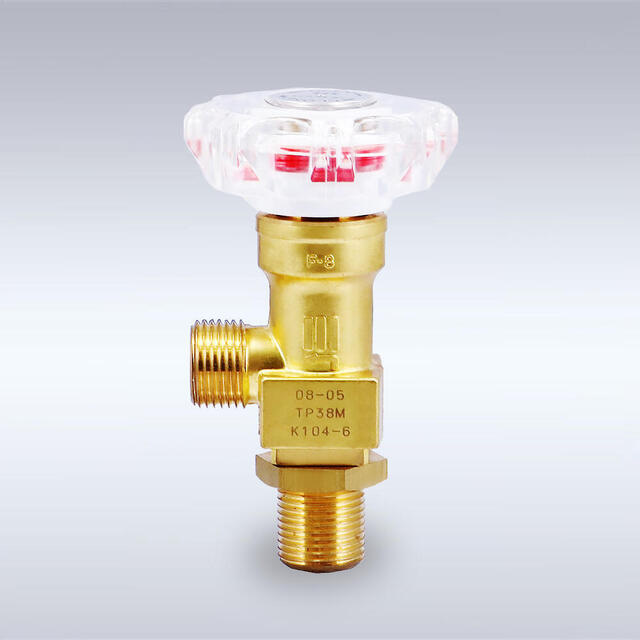

・容器用のほか、設備用にも最適な開閉表示ハンドル付きバルブ。

・全開/全閉状態がひと目で分かる視認性の高い開閉表示。

・流量調整のしやすいスパイラル式。

・バルブ本体にC3771黄銅材を使用。

・工業用にはポリカーボネート、医療用には66ナイロンと、耐久性に優れたハンドル材質を採用。

・一般高圧ガスの圧縮ガス、液化ガスどちらにも対応可能。

・テフロン等のグランドパッキンおよびOリングにより気密性能を保持。



① バルブの取扱いについて

弊社が発行しているバルブ型式毎の取扱説明書をご確認ください。

代表例として、製品型式に対応したバルブ型式等を下表に示します。



製品型式        　　 バルブ型式         ハンドル型式

ＧＸ－１２          　Ｇ－１２              ＫＨ－０３

ＧＸ－５５Ｌ          Ｇ－５５Ｌ           ＫＨ－０４

ＧＸ－８５             Ｇ－８５              ＫＨ－０６

ＫＸ－４０ 　　  　 Ｋ－４０ 　　  　  ＫＨ－０７

※上記以外の製品については、弊社にご確認ください。



② ハンドル操作について

ハンドルを時計方向に回すとバルブが閉まり、反時計方向に回すとバルブが開きます。

ハンドルを回す際は、無理な力を加えずに操作してください。

バルブを閉じるときは、表示に関わらずしっかりとハンドルを締付けてください。



③ 開表示スパイラルの表示位置の変化について

開表示スパイラルのバルブ閉止時の表示位置は、バルブの開閉を繰り返すことによるシートの変形等により閉止方向へ変化しますので、使用過程において開表示スパイラルが見えていない状態においてもバルブが開いている可能性があるため注意してください。

また、新品時よりバルブの閉止位置が約１８０°閉止方向へ変化すると表示機能を損なう可能性があるため、定期的に開表示スパイラルの表示位置を再調整の上ご使用ください。



④その他

６０℃を超える温度での使用、保管、取扱いは避けてください。

ハンドル部分にヒビ、割れ等を確認した場合は、新しい部品と交換してください。

ヒビ、割れ等がある状態で使用すると、破片等によりケガをする恐れがあります。
