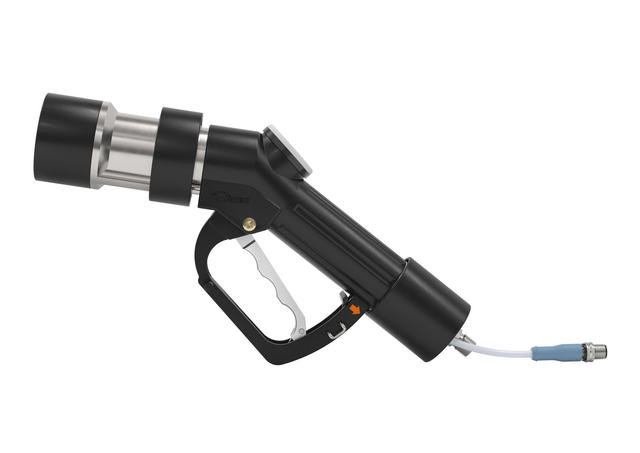

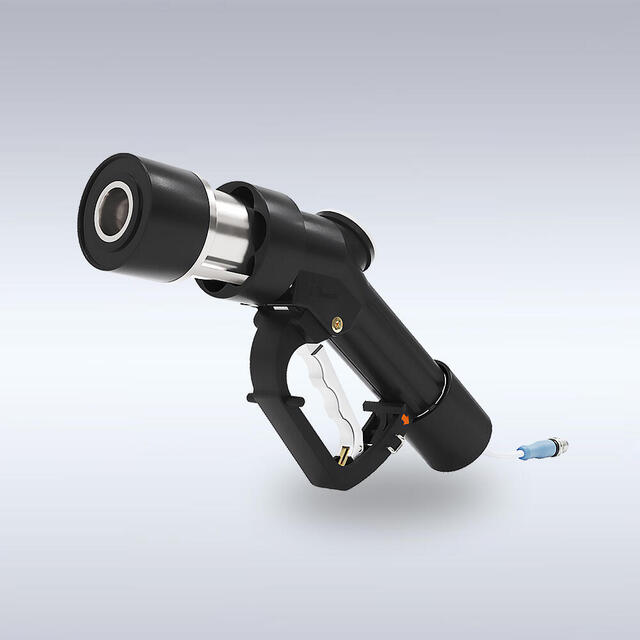

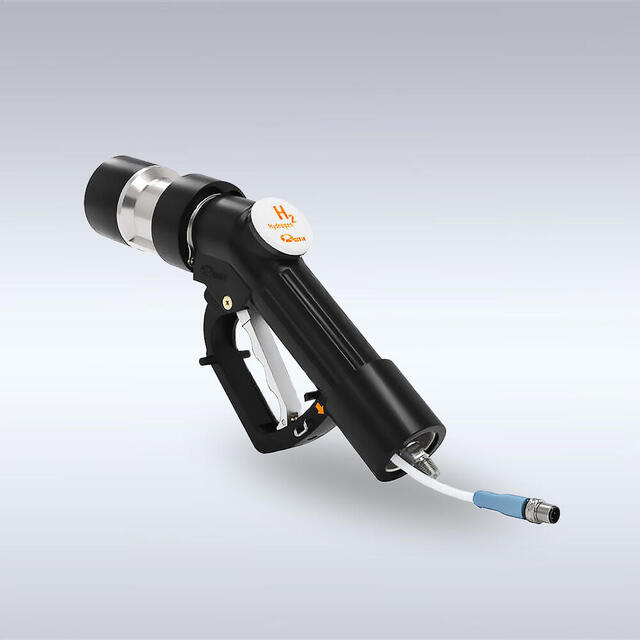

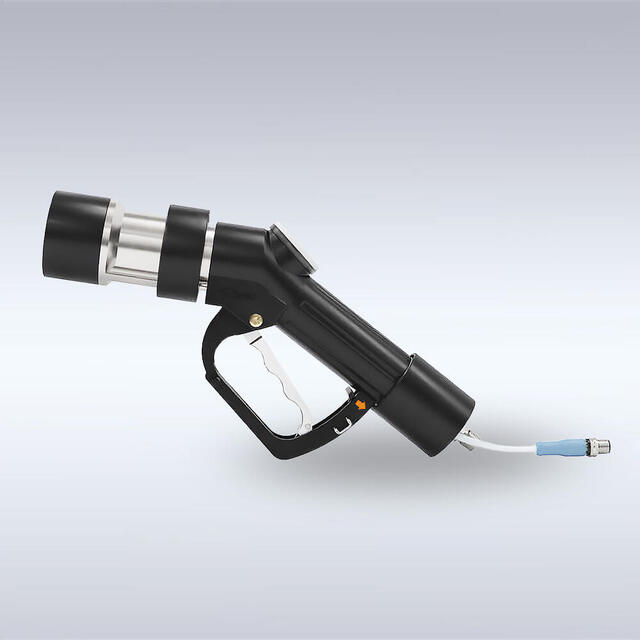

WEH社製 Fuelling Nozzle TK17 H2 70MPa（C1-132660）
70MPa・超高圧水素充てん用ノズル
70MPa・日本法規対応のWEH社製・水素充てんディスペンサー用ノズル。CNG充てんディスペンサー用ノズルにおいて、ヨーロッパ市場で非常に高いシェアを誇るWEH社が開発し、日本法規に対応するためのマイナーチェンジを実施。2014年から日本国内でも販売を開始し、現在、全国多数の水素ステーションにてご使用いただいています。
ディスペンサーマウントから片手で取外しができる構造や、ノズル後方部が250度回転する高い操作性を実現。ノズル先端部には、SAE J2799にて規定のデータを読み取る機器（IRデバイス）を搭載し、－40℃～＋40℃という厳しい環境下でも最高のパフォーマンスを発揮できる、高い信頼性を備えています。
【型番】
TK17H2 70MPa
特長
・従来のガソリンスタンド使用のノズルと同一の操作感での使用が可能。
・日本法規対応 高圧ガス保安法 一般則 7条の3 8条の2（常用圧力82MPa)包括申請取得。
使用条件
| 流体 |
水素ガス |
|---|---|
| 設計圧力 | 87.5MPa |
| 設計温度 | -40℃～+85℃ |
| 常用温度 | -40℃～+40℃ |
| 気密試験圧力 | 87.5MPa |
| 耐圧試験圧力 | 110MPa |
| ノズルタイプ | SAE J2600 (2002) Type C |
| Cv値（参考） | 0.135 |
| ホース接続ネジ | ９／１６ －１８UNF External Thread |
部品仕様
| 耐圧部品 | SUS316L Ni28.5以上（Ni当量材） |
|---|
製品取扱上のご注意
・充てん後は完全に脱圧し、ノズル内に圧力が残ることのないようにご使用ください。
・使用開始100,000回の充てん後は廃棄いただきますようお願いいたします。
・規定の温度、圧力外でのご利用はお控えください。
・レセプタクルとの接続後、回転を伴う動きでのご使用はお控えください。
■メンテナンスについて
・弊社国内工場にて承ります。
・実施予定日の基本1ヶ月前までのお申込みをお願いします。
・工機には、5営業日頂きます。
・日本特有の環境を考慮し、１年経過後、以降2年ごとのメンテナンスをお願いします。
