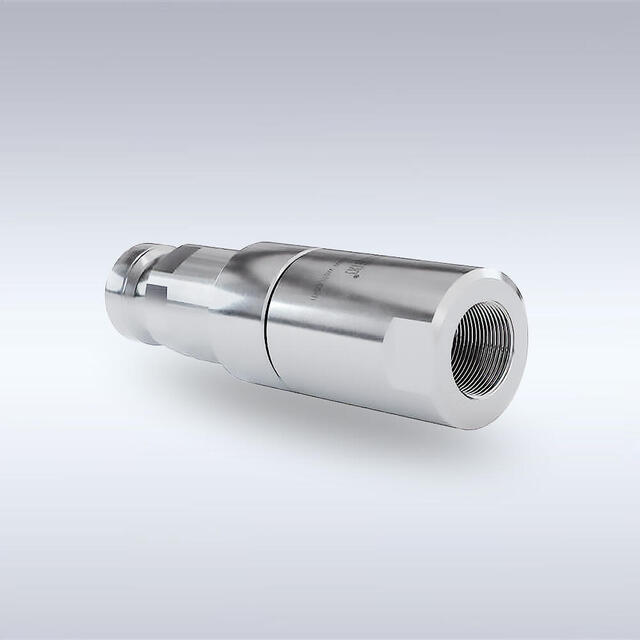

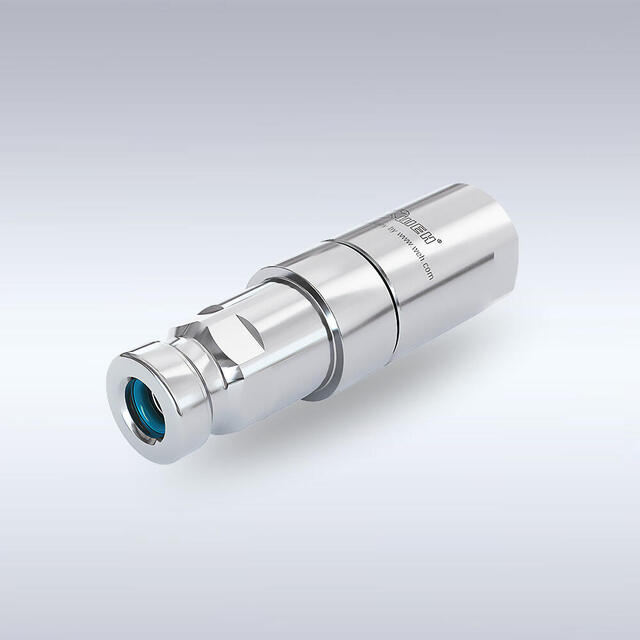

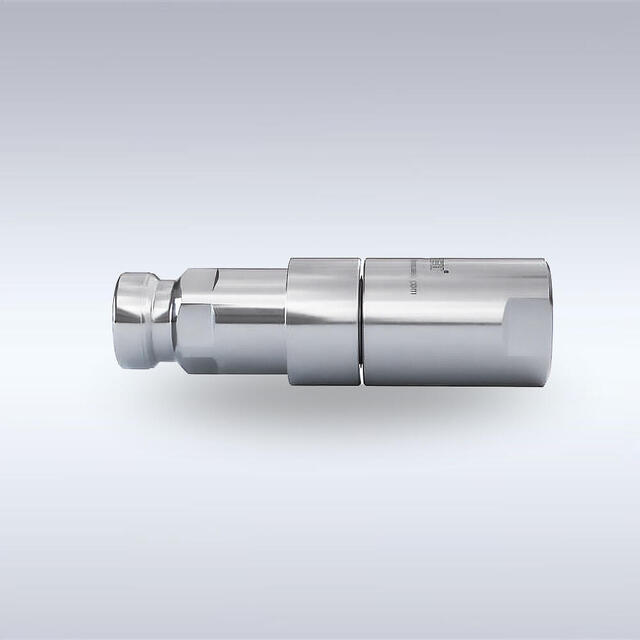

高圧水素用レセプタクル70MPa TN1-H2型(C1-155181/WEH社製)
水素車の燃料充填口に対応する70MPaレセプタクル(逆止弁非搭載)
■<C1-155181型>は、水素自動車側の水素燃料充填口となる<70MPa水素レセプタクル>(メス型コネクター)です。
この<70MPa水素レセプタクル>は、耐水素脆性に優れたステンレス鋼を使用。設計圧力87.5MPa。インレット(ソケット)配管取付部周辺へ二面幅加工を施す事により、接続利便性が大幅に向上。SAE規格に準拠したインレット(ソケット)設計により、同一規格による他社製品との簡易接続を可能にしています。
本製品は、WEH社が供給する他のレセプタクル(メス型コネクター)とは異なり、逆止弁を搭載していない専用モデルとなります。そのため、最低開弁圧力の制約を受ける事なく、微圧での水素充填や各種動作確認・評価試験用途等、テスト用途での使用に適しています。
また、本製品は国内水素自動車への充填・高圧ガス保安法で規制される用途では使用できません。
(※試験設備内や研究用途等、用途限定の上、検討使用頂く必要がございます)
特定条件下での水素ガス取扱いについて、より詳しい情報が必要な場合はメール・お電話でお問い合わせください。
★<C1-155181型>は、国内法規に非対応となっています。そのため、試験向け・パージ(真空引き)用等、高圧ガス設備での使用を前提にしていないため、出荷時における申請用書類は発行しておりません。
※<レセプタクル>とは
水素自動車(FCEV)の車体に搭載される充てん口の呼称。 外部の水素供給装置(ノズル)と接続することで、燃料タンクへ安全に水素ガスの注入が可能です。さらに本製品は、水素ガスの逆流や異物混入の防止機能を備えています。
**************************************************
■【型番】
TN1 H2 70MPa(C1-155181)型
■【本製品の特長】
●インレット/配管取付け部周辺の二面加工により、簡単接続を実現。
●SAE 規格準拠のインレット設計で、他社製品と簡単に接続可能。
●異物混入を防ぐダストキャップを標準装備。
※本製品はドイツ・WEH社製による高性能水素レセプタクルです。
本製品が選ばれている理由について
ハマイは、水素充填用ディスペンサーにおいて、世界トップクラスのドイツ・WEH GmbH社と提携、日本国内の水素ステーションにおけるインフラ整備をサポートしています。
また2015年には、自動車業界において世界初のグローバル規格を取得しており、WEH GmbH社との技術協業により、水素バルブのトップメーカーとして、更なる地位を確立しています。
<高圧水素用レセプタクル70MPa TN1-H2型 (C1-155181/WEH社製)>には、WEH GmbH社の卓越した開発技術力と、ハマイによる日本国内仕様へのカスタマイズを施しており、完全な製品サポートを実現しています。
使用条件
| 流体 | 水素ガス |
|---|---|
| 設計圧力 | 87.5MPa |
| 設計温度 | -40℃~+50℃ |
| 気密試験圧力 | 87.5MPa |
| 耐圧試験圧力 | 110MPa |
| アウトレット接続 | 3/4 -16UNF Internal Thread |
部品仕様
| 耐圧部品 | SUH660(JIS G4311) |
|---|
製品取扱上のご注意
・本製品の気密は先端部のOリング及びバックアップリングで行っています。
・使用中に異常が発生した場合、上記の部品を交換する事により改善するケースがございます。
・本製品ご購入の際には別売りのスペアパーツも重ねてご検討ください。
・高圧ガス設備の申請品としてはご利用いただけません。
・注文前には必ず事前に担当営業に在庫の確認をしてください。
